BALLOON2D软件——2D图纸数据提取+PMI信息识别与编辑+2D图纸数字化专业软件+自动生成 FAI 和其他检查报告+2D图纸气泡图自动生成+MBDVidia Suite 2D版本
让2D图纸的标注信息真正人机可读!
就目前来看,在制造业与工程领域中,2D图纸仍是最广泛使用的设计表达形式之一。然而,这些图纸大多以非结构化的图像或CAD文件形式存在,其标注信息(如尺寸、公差、注释等)无法被机器直接读取,成为数据流动的“断点”。如何高效提取这些信息并转化为结构化数据,以支持基于模型的定义(MBD)工作流,已成为行业亟需解决的难题。
BALLOON2D是MBDVidia Suite的2D版本,能够从2D工程图中捕获识别注释数据,并将其自动转换为机器可读的特性清单 (BoC),以便接下来自动化的检查计划、报告和工作流程(例如 AS9102 FAI、PPAP 等)的顺利进行。对于以MBD为中心的客户来说,使用BALLOON2D软件可以轻松实现2D图纸的升级和数字化;对于传统的生产制造企业来说,BALLOON2软件不仅将资深工程师从繁重的2D图气泡图绘制工作中解放出来,而且大大减少了人工转录导致的错误,提升企业部门间的协作效率。

Balloon2D 如何工作?

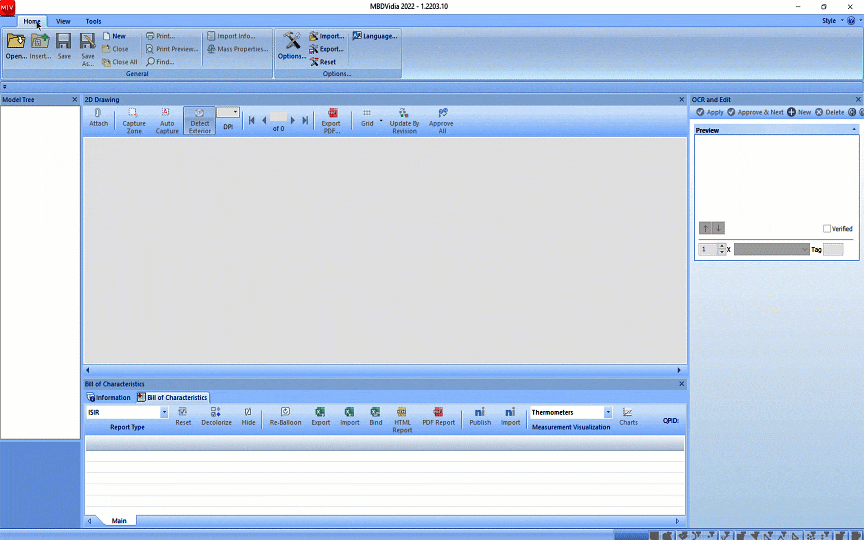

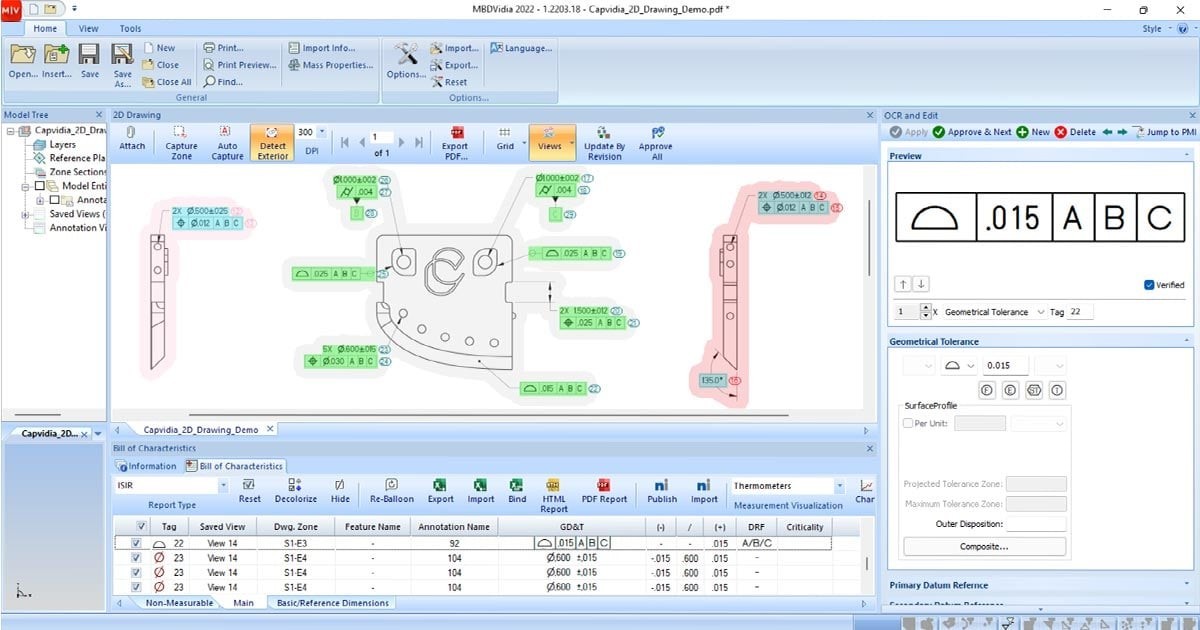

1. 从任何 2D 工程图加载并提取注释数据。

🎉 自动识别或自定义区域。
🎉 高DPI 灵敏度识别复杂工程图纸。

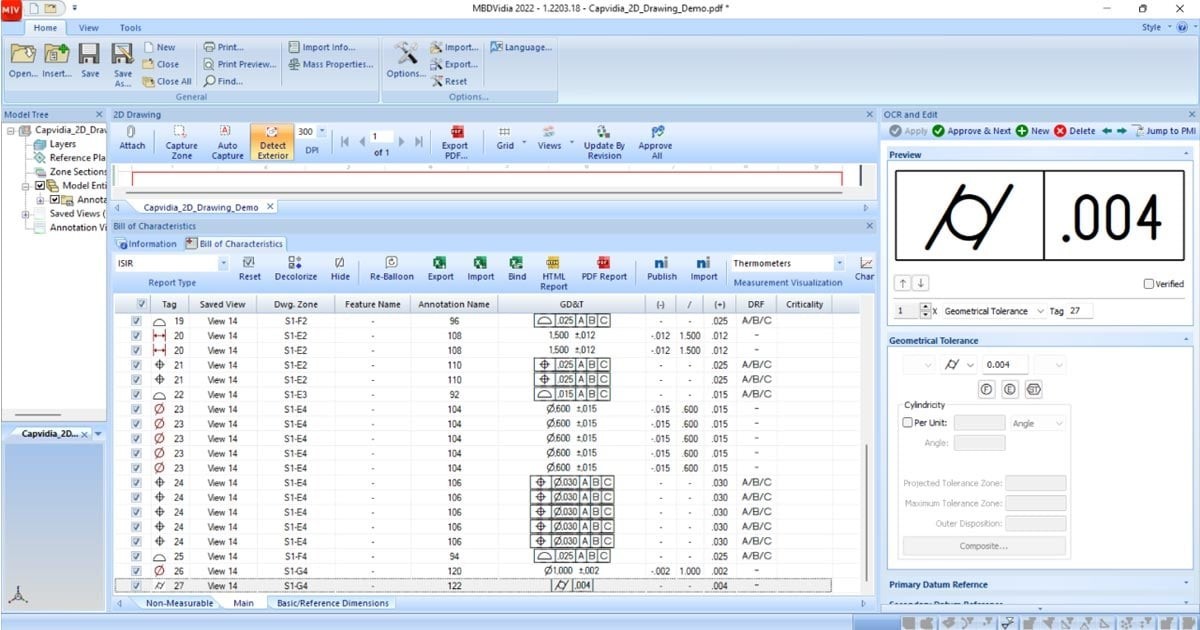

2. 查看机器可读的特性清单 (BoC) 中的数据。

🎉 接受、编辑或删除扫描文档的特征数据。
🎉 在 BoC 中创建图纸上未找到的新特性。
3. 发布为 PDF、HTML 和 Net-Inspect。

🎉 在制作和发布检查报告环节,可节省 高达 50-80% 的时间。
🎉 消除 手动输入错误和时间负担。

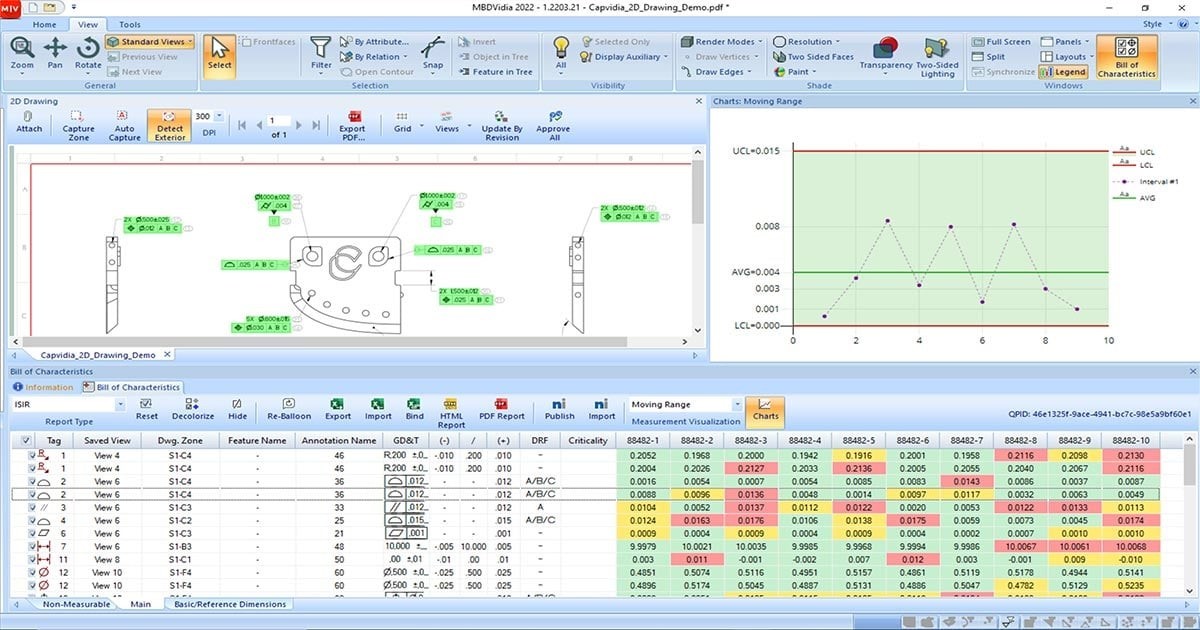

4.收集和收获数据。

🎉 来自单一事实来源的机器可读的集中数据。
🎉 分析数据以便应用于未来的项目或工作流程。
