图片名称

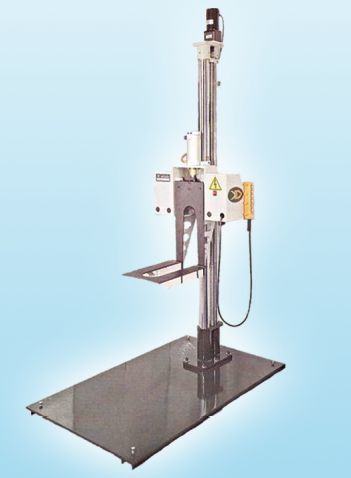

跌落试验机-产品结构验证及可靠性分析


型号

KD-128A

KD-128AS

底板尺寸 mm

   850 x 1,560
1,200 x 1,560
1,200 x 1,800
1,500 x 1,560

1,200 x 1,500

测试高度 mm

300 ~ 1,300
300 ~ 1,800
300 ~ 2,000

300 ~ 1,350
300 ~ 1,650
300 ~ 1,850
300 ~ 2,000

最大载重 kg

60

缓冲装置

油压缓冲

橡胶缓冲

高度控制方式

线控

外观尺寸 mm

850 x 1,560 x 2,250
850 x 1,560 x 2,750
850 x 1,560 x 2,950

1,200 x 1,500 x 2,200
1,200 x 1,500 x 2,500
1,200 x 1,500 x 2,700
1,200 x 1,500 x 2,900

机台重量 kg

350
420
450

400
470
500

电气需求

AC 220V / 1φ / 2A

气压需求

6 ~ 8 kg/cm(90 ~ 120 psi)



2)高荷重栈板落下试验机

功能说明:

本机依据CNS 2999 [包装及运输容器坠落试验法] 的装置要求设计,使各种不同形式包装及运输容器在于角、对棱及面的坠落试验中,获得精确测试。机台精准脱离,绝不会碰击待测物,撞击面不偏斜。



型号

KD-500

KD 688A

支撑臂尺寸mm

1,000 x 550 x 70 mm x 4支

1,500 x 1,500 一体式框架

测试高度mm

0 ~ 810(1,000 mm option)

0 ~ 1,000(1,300、1,500 mm option)

最大载重kg

300

500

底板尺寸mm

1,500 x 1,500(Max to 2,500 x 2,500 mm option)

1,500 x 1,500(2,000 x 2,000 mm option)

高度控制方式

PLC控制回路、高度自动检测、线控

机台尺寸mm

1,500 x 1,930 x 1,600 mm

1,500 x 2,000 x 2,050 mm

机台重量kg

1,400

2,550

升降速度

1 m/min

1.5 m/min

马力

400W

1000W

电气需求

AC 220V / 1φ / 10A

AC 380V / 3φ / 10A

气压需求

6 ~ 8 kg/cm(90 ~ 120 psi)



3) Portable Device Drop Tester携带型产品落下试验机

功能说明:

针对小型携带式物品如手机、电池、PDA、数字相机、…… 等手携式通讯及信息产品之落下试验机,治具辅助测试件落下,避免测试件之翻转,以达到高准度测试之要求。



型号

KD-208

测试产品

手机、电池、PDA、数字相机、…… 等手携式通讯与信息产品测试
尺寸:30mm~220mm 特殊尺寸可依需求制作。最大测试重量:5Kg

试验高度

跌落型:700 ~ 2000 mm
扶落型:350~2000 mm

机台 结构

加强型结构设计:多支平行支柱支撑,精密螺杆带动夹具

高度调整

数字式高度调整 ( 精度至 1 mm)

落下方式

1. 跌落型:试件依测试高度自由落体跌落
2. 扶落型:治具辅助试件自由落体跌落

落地方式

落地后自由弹跳,直到静止为止。

单次落地方式,只允许落地撞击,并以海绵防护翻转与弹跳之撞击

跌落地板

钢板;可随时加装水泥板、木板、地毯等,以符合不同规范

跌落角度

可调整测试件测试方向,适用于各方向测试 ( 角、菱、面皆可 )

缓冲装置

高吸收油压缓冲器

机台尺寸

850 x 1,200 x 2,450 mm

机台重量

< 340 kg

控制箱尺寸

600 x 500 x 1,060 mm

控制箱重量

< 70 kg

电源需求

220V / 10A 单相

空压需求

6 ~ 8 kg/cm(90 ~ 120 psi)



应用领域:

  学术研究分析

  产品质量管控

  开发应用

  设计验证
