BTS-Smart-DX 高精确度的红外线光学式动作捕捉分析系统
高精确度的红外线光学式动作捕捉分析系统
运动分析解决方案的领导者-BTS Bioengineering最新推出，超高精度光电量测式运动分析系统BTS SMART DX。
动作捕捉分析系统的新标准

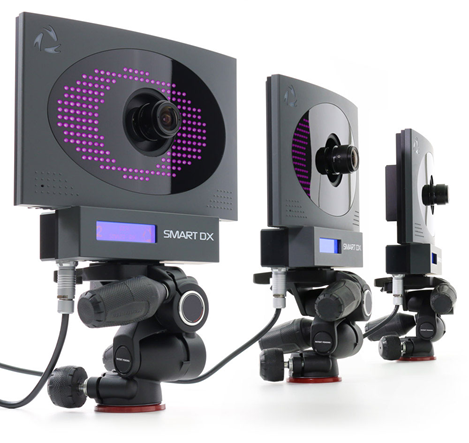

BTS SMART DX提供强大的运算能力与卓越的扩充性，可以扩展使用者的研究能力，BTS SMART DX系统即使在极度严苛的操作环境底下，也能得心应手，满足任何可能的分析需求。 所有的DX系列都配备全新设计的红外线数字摄影机，不但在外观上更为轻巧，亦具有高分辨率且独创性，不仅如此，同时还拥有更强大的闪频发光技术，不但大幅增加探测的有效空间范围，也允许在充满光线或户外日光环境下使用，SMART DX 可以增大使用者的实验空间范围，并且可以捕捉到极其迅速和极细微的动作。
BTS SMART DX令多因子动作分析变得更精准、更整合、更快速、更有效益

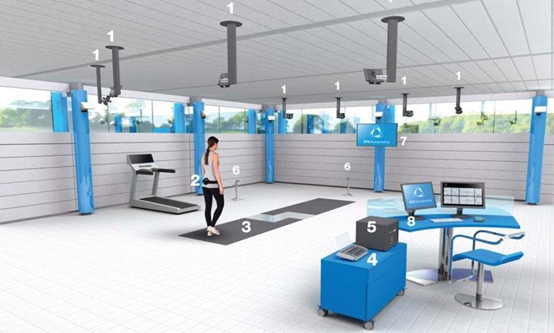

BTS SMART-DX可连接测力台、无线肌电仪(BTS FREEEMG或POCKETEMG)、数字影像装置(BTS VIXTA)，将运动学、动力学、肌动电流图、录像影像等不同面向的数据，同时呈现一并分析，进而获得一份完整的报告，更可以达到实时同步。不论应用在学术研究、临床医学、体育科学与工业领域应用上，例如生物力学、运动科学、人机工程、机器人学、计算机绘图、实况仿真等用途，皆是最为先进的设备。
针对不同领域使用者(科学研究、体育运动、医疗用途)所适用的后端分析软件

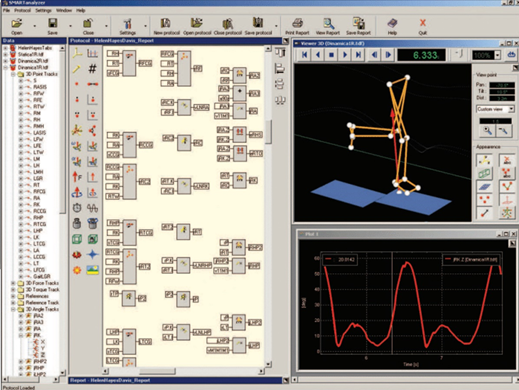

BTS SMART-Analyzer后端分析软件
多功能性的高端动作分析软件，可以客制化专属个人的动作分析模块，并制作专属个人的报告格式，除此之外，后端分析可快速产生详细的分析报告，操作接口友善，全部图表和多媒体报告皆可打印输出、或是透过网络分享方式传输。
BTS SMART-Performance后端分析软件
为了更方便的进行体育科学研究，并增进运动员的体育表现，SMART-Performance适用于各类的运动分析，协助训练方法的优化，预防运伤伤害，并可辅助复健计划的规划。同时，软件也已包含各种运动类型(例如足球，高尔夫球，单车，网球和棒球等)的分析模块，在使用上极为方便、友善。而在高速的撷取频率下(最高到达2000 Hz)，SMART-Performance可以针对运动员或运动器材在任何运动下提供动作的捕捉与协助。
BTS SMART-Clinic后端分析软件
针对人类动作提供临床医疗的分析与评价，基于国际公认的临床医疗模块，是一个强大且高端的工具，由于摄影机具有高分辨率(最高到4 Megapixels) ，所以可同时分析局部或全部的人体动作
BTS SMART DX
高精确度的红外线光学式动作捕捉分析系统
系统特性介绍：
|
高精度、高准度、高速度 精准捕捉反光标记位置。 最高撷取频率达到2000Hz。 最高分辨率达到2048x 2048 画素 实时处理所有收集到的数据。 |
校正快速又简单 180秒内快速校正完成，即使摄影机的视野被遮蔽时也一样适用。在各种不同的空间范围皆可校正。
|
可同步与整合数据 可长时间连续性的同步撷取运动学、动力学、肌电图、录像影像，并达到实时同步。 |
|
可在强光或户外日光环境下使用 量测精准度丝毫不受影响，即使在强光环境下。自动消除金属反射光点，例如当在跑步机上进行测试，或是使用助行架时。可在日光直照的户外操作，例如操场、田径场。 |
原生整合的所有模拟装置 每个工作站都含有所有数据撷取、处理以及分析所需要的技术，最高可达80个模拟信道的配置，可轻易连接与整合并同步撷取讯号，包括：肌动电流图、压力板、带有传感器的跑步机与自行车、肌力计、触觉器。 |
|
数据同步与整合 所有运动学、动力学、肌电图、录像影像皆可同步纪录，即使是在长时间撷取工作中。 撷取到的数据皆会包含时间戳。 以时间轴方式统合所有纪录数据。 |
特别为生物力学动作分析所设计的解决方案 BTS SMART-Analyzer 应用于多因子动作分析。 BTS SMART-Performance 应用于运动员提升成绩表现的评估与改善。 BTS SMART-Clinic 应用于步态分析与身体活动的评估分析。 |
开发工具：
为了专业研究者的需求，第三方系统的软硬件配件可用于直接控制本系统：实时存取3D数据的软件开发包、触发事件管理、外部时钟同步管理、等速肌力仪套组。
BTS SMART DX
高精确度的红外线光学式动作捕捉分析系统
BTS SMART DX
高精确度的红外线光学式动作捕捉分析系统
系统规格：
|
系统名称 |
BTS SMART DX 100/600 |
BTS SMART DX 5000 |
BTS SMART DX 6000 |
BTS SMART DX 7000 |
|
红外线数字摄影机 |
每组工作站最高连接4台摄影机 |
每组工作站最高连接16台摄影机 |
每组工作站最高连接16台摄影机 |
每组工作站最高连接16台摄影机 |
|
多组工作站连接 |
可 |
可 |
可 |
可 |
|
分辨率(pixels) |
640x480 |
1400x1000 |
2048x1088 |
2048x2048 |
|
最高解析时测量频率 |
100Hz |
100Hz |
340Hz |
500Hz |
|
最大撷取频率 |
200Hz/1000Hz |
500Hz |
2000Hz |
2000Hz |
|
精度 |
<0,2mm 在4x3x3米的空间下 |
<0,1mm 在4x3x3米的空间下 |
<0,1mm 在4x3x3米的空间下 |
<0,1mm 在4x3x3米的空间下 |
|
资料前制 |
- |
工作站内建 |
工作站内建 |
工作站内建 |
|
量测画面预览 |
全画面 |
全画面 |
全画面 |
全画面 |
|
红外线波长 |
850nm |
850nm |
850nm |
850nm |
|
数据传输方式 |
Gigabit Ethernet |
Gigabit Ethernet |
Gigabit Ethernet |
Gigabit Ethernet |
|
摄影机电源连接方式 |
由工作站直接提供 |
由工作站直接提供 |
由工作站直接提供 |
由工作站直接提供 |
|
镜头接口 |
可支持C-mount镜头t |
可支持C-mount镜头 |
可支持C-mount镜头 |
可支持C-mount镜头 |
|
定焦镜头焦距 |
4,5-8 mm |
4,5-8 mm |
4,5-8 mm |
4,5-8 mm |
|
变焦镜头焦段 |
6-12/25 mm |
6-12/25 mm |
6-12/25 mm |
6-12/25 mm |
|
工作站 |
||||
|
中央处理器 |
一个 Intel Core 2 Duo Mobile T9600 |
二个 Intel Xeon 5600 六核 |
二个 Intel Xeon 5600 六核 |
二个 Intel Xeon 5600 六核 |
|
视讯撷取 |
Intel GM45 内建 |
nVidia Quadro FX |
nVidia Quadro FX |
nVidia Quadro FX |
|
内存与数据储存 |
RAM 4GB HDD 500GB SSD 80GB |
RAM 6GB HDD 1TB SSD 100GB |
RAM 6GB HDD 1TB SSD 100GB |
RAM 6GB HDD 1TB SSD 100GB |
|
模拟通道数 |
0-32 |
32-80 |
32-80 |
32-80 |
|
LCD |
LCD Full HD |
LCD Full HD |
LCD Full HD |
LCD Full HD |
|
反光标记 |
||||
|
被动式与反射式标记尺寸 (直径) |
ø 3-20 mm |
ø 3-20 mm |
ø 3-20 mm |
ø 3-20 mm |
|
内建分析软件 |
BTS SMART-Analyzer |
BTS SMART-Analyzer |
BTS SMART-Analyzer |
BTS SMART-Analyzer |
|
系统选配 |
专业后端分析软件 BTS SMART-Performance、BTS SMART-Clinic。可搭配四组测力板(厂牌Kistler、AMTI、Bertec)。肌动电流分析仪PocketEMG或FreeEMG。录像撷取系统 BTS Vixta。60吋电浆显示器，三脚架，天花板支架等。 |
|||
