EikoTwin FE-DIC 三维全场非接触式光学应变量测系统

（EikoSim DIC应变测量系统产品介绍型录下载，百度网盘下载时提取码：9xbw ）

（点击图片可以观看EikoSim DIC应变测量系统简介视频）

系统简介：

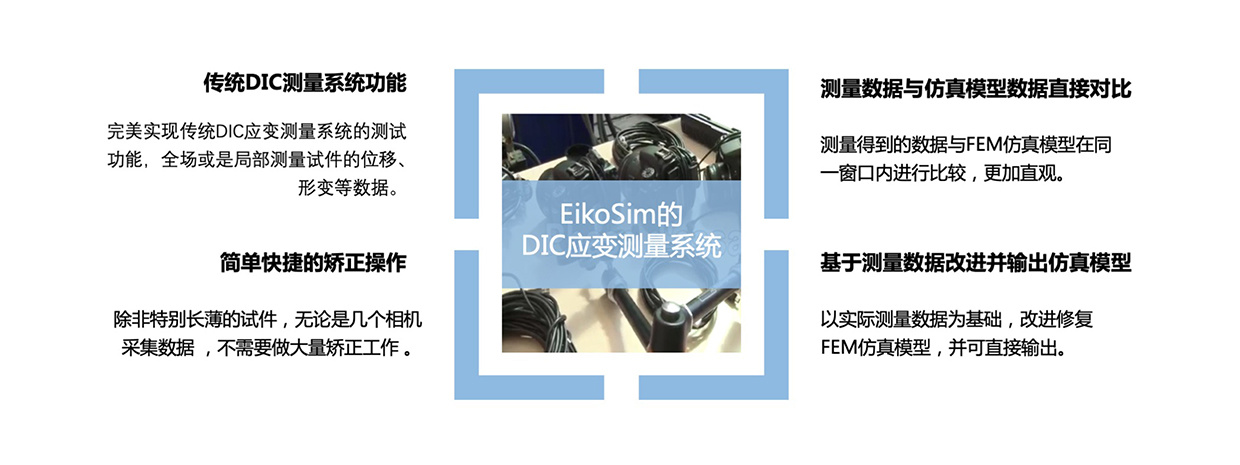

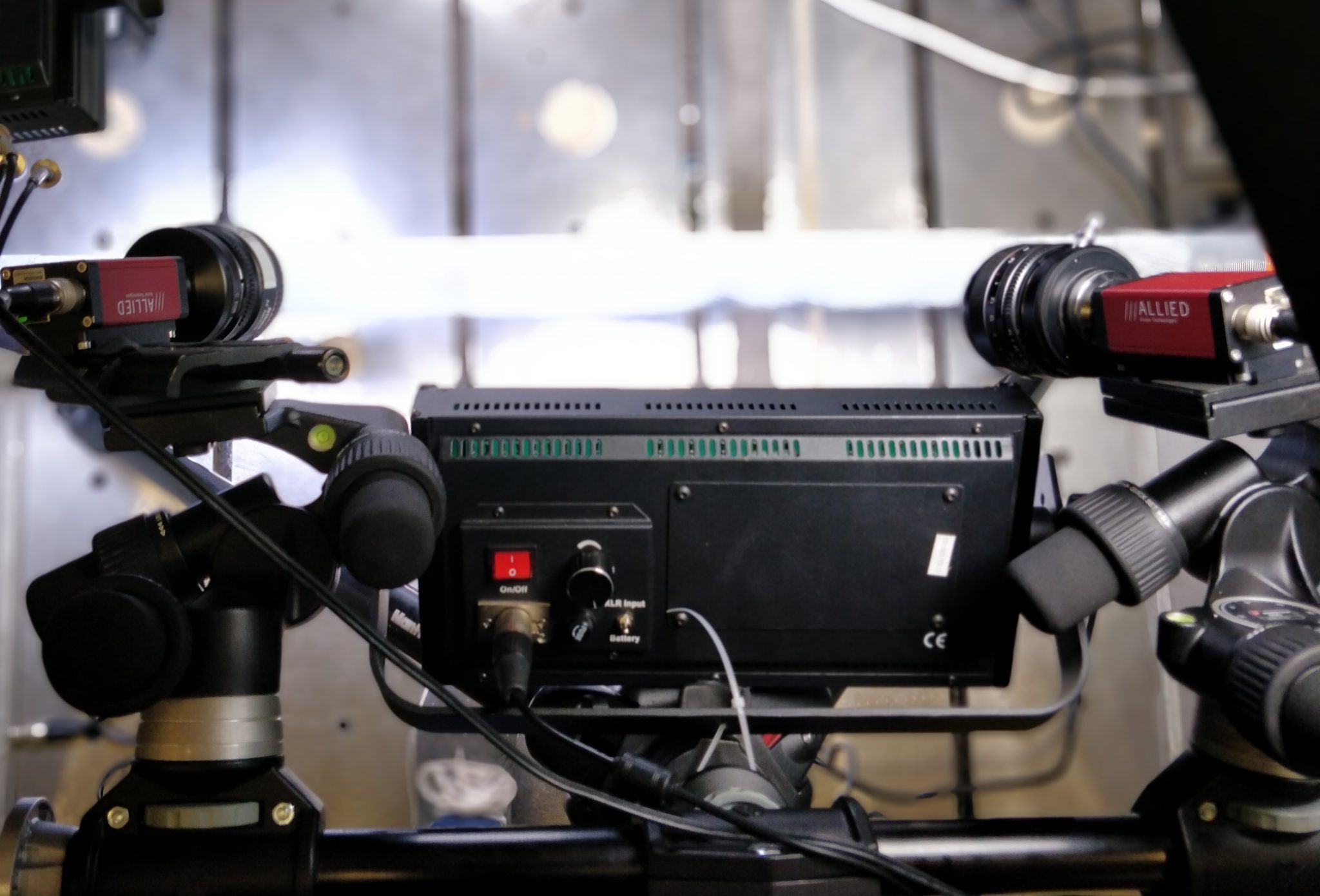

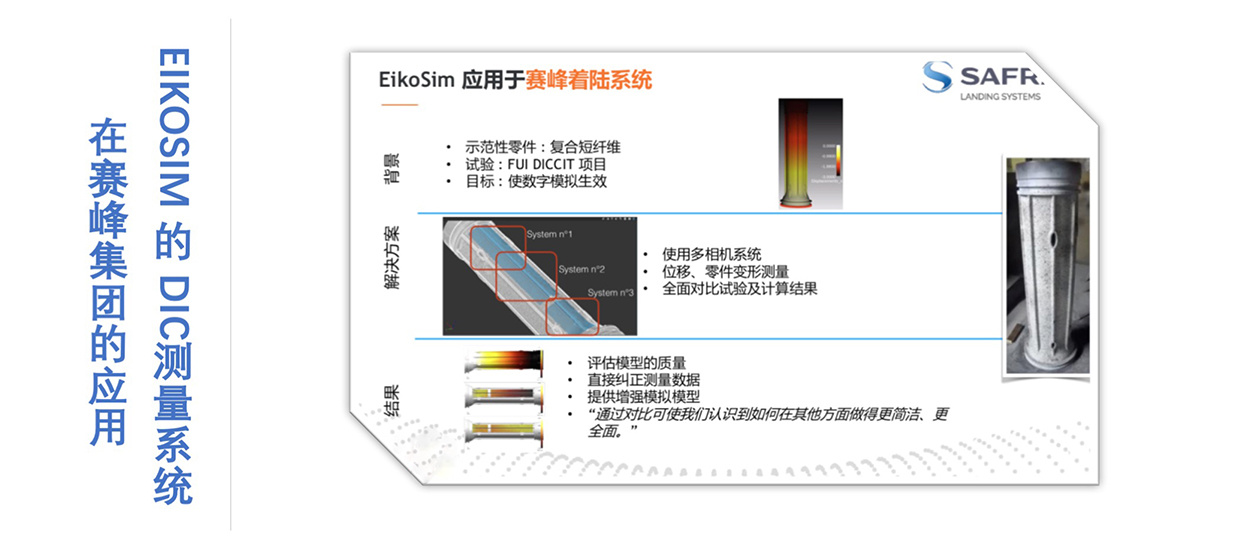

EikoSim DIC应变测量系统是北京乔泽于2020年引入的一款非常接触式3D全场光测应变分析系统，由计算机、摄像机等硬件及EikoTwin软件分析系统组成。该系统在传统DIC测量系统的基础上做了诸多改进，以FEM仿真模型为基准，进行数字图像相关处理，允许FEM仿真数据与实测应变数据在同一平台直接对比。该系统的提供者法国EikoSim公司是一家软件初创型企业，它的CEO FLORENT MATHIEU和首席技术官Renaud Gras均是机械学博士，2009-2015年他们一直和Pr.Hild、Pr.Roux在欧洲著名力学实验室《LMT Cachan》工作，共同至力于DIC测量技术的研究与发展（Pr.Hild、Pr.Roux是机械工业领域内DIC应变测量技术的领军人物）。 2016年EikoSim公司在法国成立后，FLORENT MATHIEU和Renaud Gras带领他们的整个团队更是在DIC测量技术应用方面积极探索与实践，也因此，EikoSim公司的DIC产品融入相对先进的DIC技术测量方案。例如，通过DIC软件采集到的位移、应变等数据进行分析后的结果能与FEM仿真模型无缝隙的直接比较，甚至可以直接根据实验所得数据进行修复改进FEM仿真模型，让用户的工作更加快速有效，减少现实中进行实验的次数，保证或提前完成工作目标。目前，EikoSim的DIC应变测量系统在国外深受航空航天、国防、汽车及科研机构等行业用户喜爱，例如ARIANE GROUP（法国阿丽亚娜航空公司）、AIR BUS（欧洲的空中客车公司）、SAFRAN（法国赛峰集团）、CETIM（法国机械工业技术中心）等都是EikoSim的DIC应变测量系统的忠实用户。

EikoTwin-DIC光学全场测量方案：
* 基于有限元网格的图像处理
* 网格周围的自动校准
* 多视图（对摄像机数量没有技术限制）
EikoTwin DIC软件系统正常运行需要与之相匹配格式的图像文件及FEM模型文件，例如：
1）导入可见光摄像机拍摄的图像的格式: .tif、.png、.jpg、.bmp
2）导入红外相机图像格式: .mat(-v.4)
3）导入的MESH模型格式：
▪ Abaqus格式(.inp):兼容任何类型的线性和非线性元素以及所有元素类型格式(从2018 版起)
▪ Samcef格式(.dat):兼容Tri/Tetra、Quad/Hex和Wedge类型的线性和非线性元素，以及以以下格式
编写的«AEL»类型:«I element number FRAME local landmark number»
▪ Gmsh格式(.msh):兼容4.1及以下的任何版本，4.0除外
▪ HyperWorks格式(.h3d)
