想知道如何从2D图纸中自动提取PMI快速生成气泡图吗？

引言

在现代制造业中，设计与生产的效率至关重要。想象一下，如果我们能够轻松地将2D图纸中的PMI（产品制造信息）转化为机器可识别的3D PMI，那将是多么令人兴奋的事情！而“自动生成气泡图”正是我们要实现的目标之一。

PMI的定义与作用

PMI，是产品制造信息，通常包括尺寸、公差、注释等，传统作业模式下多在2D图纸中标注，现代制造业更倾向于使用3D模型中的PMI，以实现数字化制造。这些信息对于生产过程的顺利进行至关重要，如果PMI信息质量不能保证，那么生产出的产品可能会无法达到预期的质量标准，甚至会造成巨大的经济损失。所以，确保PMI的准确性和可识别性是非常重要的。

从2D到3D的挑战

将2D图纸的PMI转换为3D PMI并不是一件简单的事情。首先，传统的转换方法往往耗时耗力，容易出错。其次，手动输入信息不仅效率低下，还有可能因为人为因素导致数据的丢失或错误。这时候，自动生成气泡图的技术便显得尤为重要。

MBDVidia软件中的Balloon2D功能专为从2D图纸中提取PMI设计，其核心优势在于，自动捕获注释：通过AI驱动的算法识别2D工程图中的尺寸、公差、基准等标注，并生成机器可读的特性清单（BoC），支持后续自动化的检查计划、报告（如AS9102 FAI、PPAP等）、工作流程。
MBDVidia软件本身多工作流程兼容：支持2D、3D或混合模式，适应不同企业的数字化进程。例如，以绘图为中心的企业可保留现有流程，同时逐步向MBD过渡。
无缝集成3D PMI：MBDVidia软件支持为已有3D CAD模型文件添加PMI(而使用MBDConnect for Creo 在生成的BoC的同时可直接关联到3D模型中）。通过MBDVidia的True MBD功能实现语义化PMI嵌入，确保下游制造、检测流程（如CAM/CMM）的自动化。

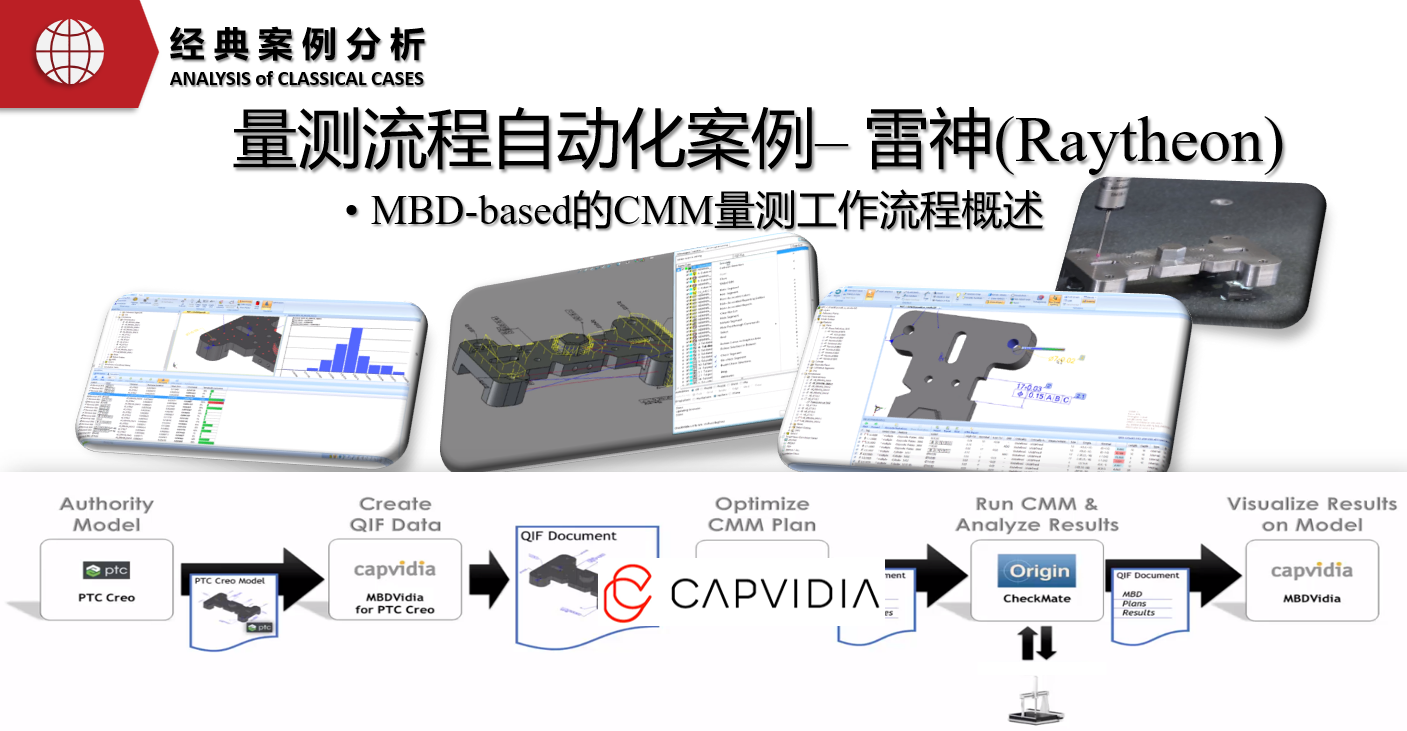

实际应用案例

某制造企业在面对复杂的生产需求时，决定引入自动生成气泡图技术，而刚好他们目前应用的主要是PTC CREO软件系统，在衡量性价比后，他们决定为PTC CREO安装MBD插件，即MBDConnect for Creo。他们通过插件将2D图纸中的PMI信息迅速关联到3D模型，并在此基础上自动生成BoC、FAI及检测计划。结果，不仅提高了生产效率，还大大减少了因信息错误造成的损失。这一成功案例充分证明了自动生成气泡图在实际生产中的巨大潜力！

未来展望

随着科技的不断进步，自动生成气泡图的技术将会更加成熟，未来或许会有更多的智能化工具帮助我们优化设计和生产流程。我们可以期待，在不久的将来，2D图纸中的PMI转化为机器可识别的3D PMI将变得更加简单、高效，甚至可能实现完全自动化。这将为制造业带来新的革命！

结论

综上所述，自动生成气泡图不仅是解决2D图纸PMI转化难题的有效手段，更是推动制造业智能化发展的重要一环。通过不断地创新与实践，我们有理由相信，未来的制造业将会更加高效、精准。
