比利时CAPVIDIA品牌 CAD模型转换与修复验证产品

CAD模型转换与修复——3DTransVidia

3DTransVidia 是一款功能强大的三维模型格式转换及三维模型修复软件，可以在所有的3D CAD/CAM/CAE系统中进行三维模型格式转换及模型修复，使三维模型数据在企业与企业、上下游软件之间的传输和转化应用变得更加顺畅。3D- TransVidia支持Pro/E、UG、CATIA V4、CATIA V5、SolidWorks、STL、STEP、IGES、Inventor、ACIS、VRML、AutoForm、Parasolid等文件格式。

3DTransVidia软件主要有三大功能：

1. 格式转换-实现主流三维CAD模型格式间的相互转换。

2. 模型修复-3DTransVidia具备强大自动修复以及人机互动模型修复功能，可自动修复超过70种类型的错误。

3. 质量改善-使三维模型符合某行业国际标准或自定义标准，满足工程加工质量精度。

3DTransVidia还提供逆向工程、偏置、特征转化、网格编辑等特殊功能模块。

3DTransVidia软件的典型客户有：BOEING(波音)、Mercedes-Benz(奔驰汽车)、

HONDA(本田汽车)、 TOYOTA(丰田汽车)...等国际性企业。

CAD模型数据比较与验证——CompareVidia

CompareVidia是一款识别和管理由于使用不同的CAD/CAE/CAM系统而造成形状变化的软件。从三维CAD模型的建立，到产品的加工制造及CAD模型的长期归档，CompareVidia将会追踪和验证原始CAD模型的完整性。

CompareVidia自动检测CAD模型中的问题，而这些问题通常是人工无法检测到的，CAD数据形状的变化主要源于数据传递、格式转换、修复处理及其他可能会有害于CAD模型完整性的操作。如果无法依靠准确的模型表示方法(比如加工制造、数据传递等)，将有可能产生难以控制的风险、潜在的责任和重大的财产损失。

CompareVidia可为现有CAD数据的重复使用提供可靠的预测信息，其验证程序可以在产品的不同阶段实施验证管理，最终使得所得产品符合ISO9001/2标准，并提高其整体质量。

CompareVidia软件是如何工作的?

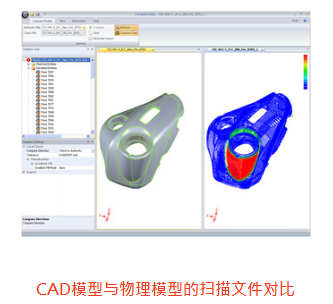

CAD模型的对比是通过对应模型实体(面、线)之间的距离计算和表面上对应点处法向量的夹角计算进行的,曲面上的点是根据三维模型形状的复杂程度自动生成的，这样确保了以的点数量来表示相应的曲面。在对比程序中，模型实体之间所有的对应关系都会被创建，并显示在对比树中。

验证过程主要由如下参数控制：

全局检测(Global Check)

体积(Volume)-以百分比形式定义体积的最大允许偏差

面积(Aera)-以百分比形式定义面积的最大允许偏差

质心(Center of Mass)-定义允许的最大偏移距离

局部检测(Local Check)

Tolerance-定于允许的最大偏差

Angle Threshold-定义曲面对应点处法向量之间的角度阈值

对比方向(Compare Directions)

Both Directions-沿两个方向(标准模型到被检测模型，被检测模型到标准模型)投射验证点，如果所有对应点的距离都在容差范围以内，验证结果为PASSED，此时认为两个模型为相等模型。

Authority to Check-从标准模型向被检测模型投射验证点，如果对应点的距离都在设定的容差范围内，那么验证 为PASSED。注：被检测模型可能包含其他实体，这不会影响验证结果。

Check to Authority-从被检测模型向标准模型投射验证点，如果对应点的距离都在设定的容差范围内，那么验证就会通过。注：标准文件可能包含其他实体，这不会影响验证结果。

Ignore Border Deviation-检测沿面边缘的切向偏差，可以作为附加的验证准则。如果将此选项设置为YES，那么即便切向偏差大于设定的最大允许偏差，验证结果也会显示为PASSED。

其他检测(Additional Check)

拓扑结构-用于检测两模型之间的拓扑结构变化。

颜色-用于检测两模型实体之间的颜色变化。

标签-用于检测两模型之间的标签变化。

层-用于检测两模型之间的层变化。

功能：

1. 格式转换。实现主流三维CAD模型格式间的相互转换。

2. 模型修复。3DTransVidia具备强大的自动修复以及人机互动模型修复功能，可自动修复超过70种类型的错误。

3. 质量改善。使三维模型符合某行业国际标准或自定义标准，满足工程加工质量精度。3DTransVidia还提供逆向工程、偏置、特征转化、网格编辑等特殊功能模块。

系统特点：

1. 完备的输入格式与输出格式-模型转换能力

在数据输入接口方面 3D Transvidia几乎可以直接读取市面上常用的CAD系统所属的专用格式，例:如 CATIA (V4/V5)、Unigraphics(.prt)、Pro/E、Inventor、Parasolid…等等，当然对于通用的CAD模型格式则是完全支持，例如:STEP、IGES、STL、VRML…等等。在数据输出的接口方面，3D Transvidia完全支持CATIA (V4/V5)与Parasolid体系的CAD系统，而在通用格式的部分则是均能顺利进行输出。

2. 模型错误类型自动归类与修复

3DTransvidia提供了相当完善的模型错误修复功能，只要是由于拓扑或几何信息冲突所导致的容忍造型精度差异，相继衍生出的各种模型错误问题均能完善的被侦测出来并进行修复

3. 丰富的手动恢复功能

4.特有功能

表面简化

先进的表面近似处理

逆向工程

外壳的替换

外壳的偏移

表面变形

网格修复工具

表面拟和(从Catiav4 到Catia v5转移)

特征转接(Catia v5 -> SolidWorks -> Catia v5)

应用：

汽车零部件的文件转换、修复和质量检查

客户:

HONDA、Audi、Intel, Philips, Alcatel, AutoForm, ABB, Boeing, Toshiba,ICOS Vision, InBev, Electrabel, Tyco, Atlas Copco, Goodyear,Toyota, Nissan, NASA, OnoSokki, StoraEnso, ….
