气泡图软件的妙用：MBDVidia软件助您轻松掌握从2D图纸自动生成气泡图的绝技

引言：气泡图自动生成的魅力

通过从2D图纸自动生成可自定义编号的气泡图，企业能够实现“数据-流程-决策”的高效闭环，推动设计标准化、生产精益化和管理智能化，最终在工业4.0竞争中占据先机。这一技术不仅是工具升级，更是驱动工程领域从经验主导转向数据驱动的关键引擎。

为什么从2D图纸自动生成气泡图？

当前，利用技术从2D图纸中自动识别注释并生成可自定义编号的气泡图，在工程设计、制造、建筑和运维等领域具有显著的重要性，主要体现在以下几个方面：
1. 提升设计审查与协作效率

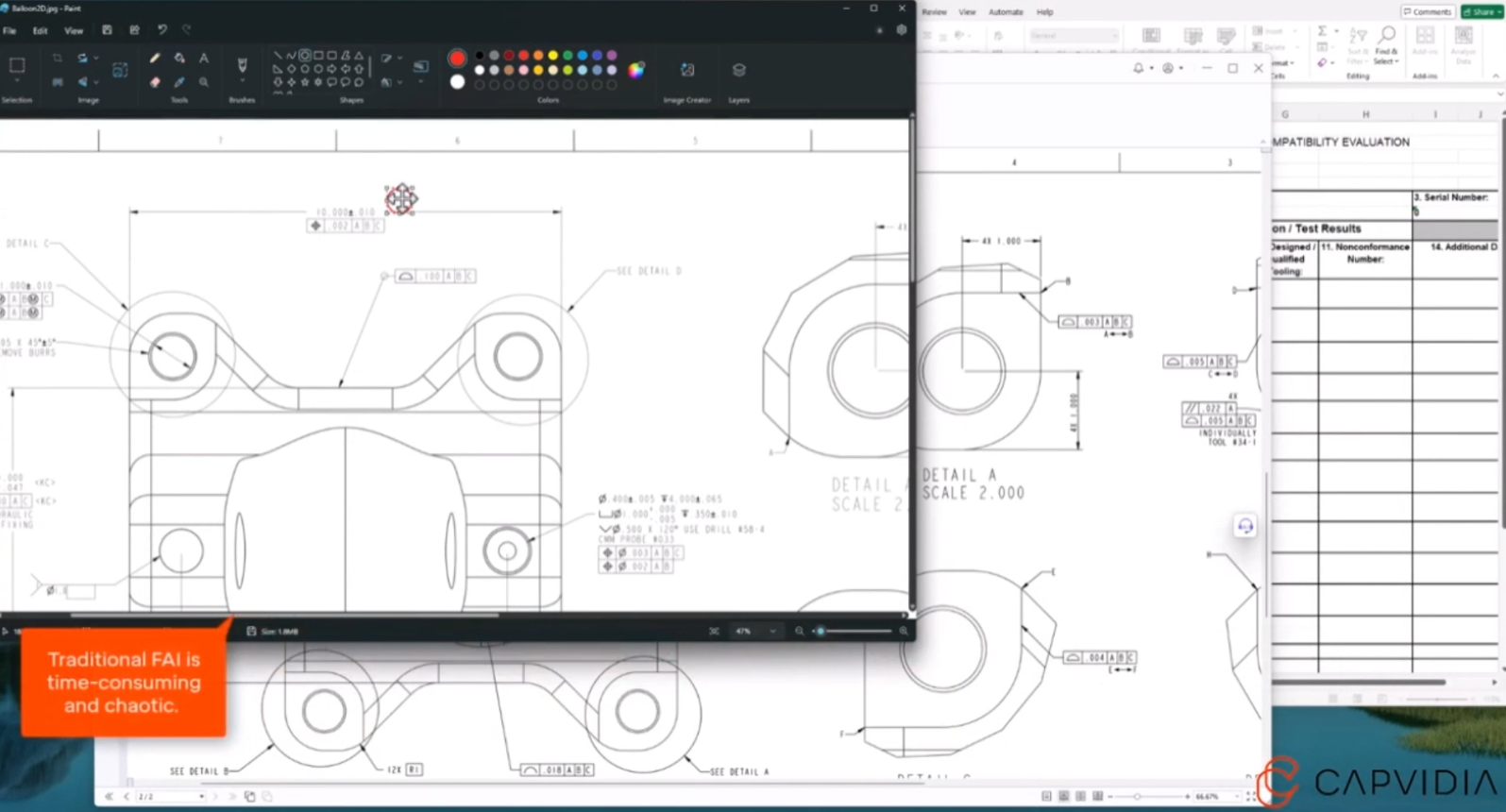

- 自动化取代人工标注：传统设计审查中，工程师需手动提取图纸中的注释信息（如尺寸、公差、部件编号等）并生成气泡图，耗时且易错。通过AI驱动的OCR（光学字符识别）和图像分析技术，系统可自动识别注释内容，并关联到图纸中的对应位置，生成标准化气泡图，效率提升可达80%以上。
- 支持跨团队协作：自定义编号规则（如“项目代号-部件类型-序号”）可适配不同部门或企业的规范，确保设计、制造、质检团队对同一图纸的解读一致，减少沟通歧义。
应用场景：  在汽车制造中，设计团队与供应商需快速传递部件图纸信息，自动生成的气泡图能直接关联BOM（物料清单），加速供应链协同。

2. 确保数据准确性与可追溯性**
- 消除人为标注错误：手动输入注释编号时，重复、遗漏或格式错误可能导致生产事故（如零件错配）。自动化系统通过规则引擎校验编号唯一性和逻辑一致性，显著降低错误率。
- 全生命周期可追溯：自定义编号可嵌入版本号、时间戳或责任人信息，支持从设计、生产到运维的全链路追溯。例如，在建筑行业，气泡图编号与BIM（建筑信息模型）数据库联动，可实时追踪构件状态。
技术支撑: 结合NLP（自然语言处理）技术解析注释语义，区分关键参数（如“公差±0.1mm”）与非关键描述，确保核心数据精准提取。

3. 加速数字化转型与智能化升级**
- 打通图纸数据与数字孪生：自动生成的带编号气泡图可直接导入CAE仿真软件或PLM（产品生命周期管理）系统，为数字孪生模型提供结构化输入，缩短仿真验证周期。
- 支持AI驱动的设计优化：结构化注释数据可用于训练AI模型，预测设计缺陷或推荐优化方案。例如，在PCB（印刷电路板）设计中，系统通过分析历史图纸的注释模式，自动识别高频故障点并生成优化建议。
行业案例：  航空航天领域，空客利用自动化注释识别技术，将数千张飞机结构图纸快速转换为数字孪生模型的输入数据，支撑疲劳寿命仿真分析。

4. 应对复杂工程场景的灵活性与扩展性
- 适应多类型图纸与标注规范：系统可通过预训练模型适配机械制图、建筑平面图、电气原理图等不同领域的标注风格，支持多语言注释识别（如中英混合标注）。
- 动态响应变更需求：设计变更时，自定义编号规则可自动调整气泡图标签，例如在增量更新中保留原有编号逻辑，避免全局重新标注。
前沿进展：  结合生成式AI（如Diffusion模型），系统可智能补全缺失注释或推测模糊标注内容，进一步降低对原始图纸完整性的依赖。

5. 成本控制与可持续发展
- 减少人力资源依赖：自动化标注技术可替代低效重复劳动，使工程师专注于高价值任务（如创新设计、问题诊断）。
- 降低图纸管理成本：数字化气泡图与注释数据库结合，替代传统纸质图纸存档，减少物理存储空间需求，同时支持快速检索与复用。
经济效益：  据麦肯锡研究，制造业中图纸处理自动化可降低15%-30%的工程管理成本，并缩短产品上市周期20%以上。

BALLOON 2D气泡图软件的优势

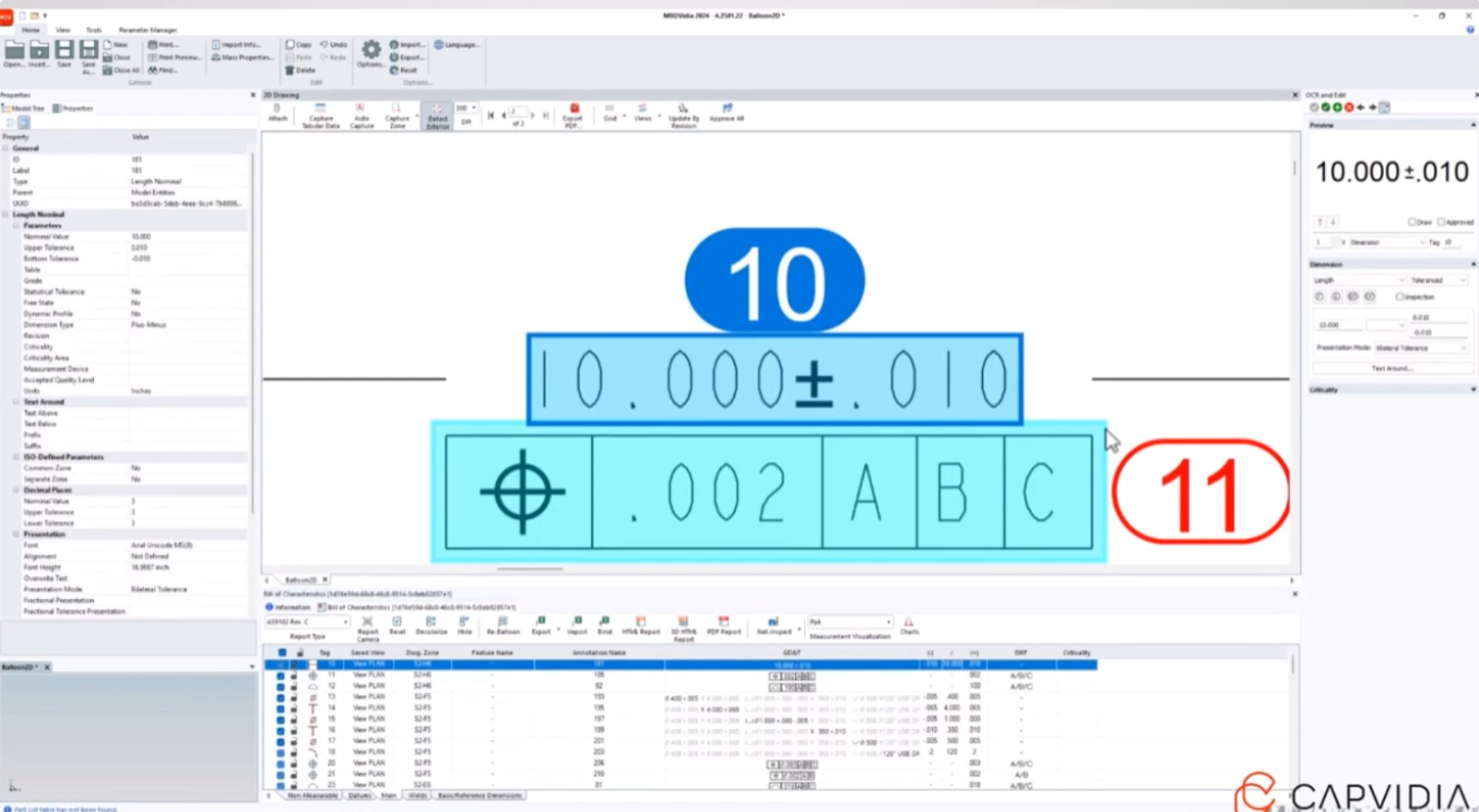

Balloon2D自动标注气泡图软件，用于从 2D 工程图纸中捕获注释，并转换为机器可读的特征清单，用于自动化检测计划、报告和工作流程（AS9102、FAI、PPAP 等），可发布到 PDF、HTML、Excel 和 Net-Inspect。

常见问题解答

在使用气泡图软件的过程中，难免会遇到一些问题。以下是一些常见问题及其解决方法：

• Q：如果图纸格式不被支持怎么办？
  A：建议将图纸转换为软件支持的格式后再导入，一般时PDF格式文件都会支持。
• Q：生成的气泡图不准确怎么办？
  A：使用气泡图软件时一定要确保其正确性，所以要多找几家然后分别测试和比较。

结论：让设计更高效

总的来说，气泡图软件不仅提升了气泡图的生成效率，还大幅度降低了出错的可能性。对于每一位设计师来说，这无疑是一个得力的助手。还等什么呢？赶快试试吧，让你的工作变得更加轻松有趣！
