HALT/HASS技术在产品可靠性工程中的应用：夹具&液氮系统的设计与实施方案

高加速寿命试验（HALT）与高加速应力筛选（HASS）作为可靠性工程中的重要技术，通过施加远超正常使用条件的环境应力，快速暴露产品设计缺陷与制造瑕疵。本文聚焦HALT/HASS实验中的三个关键环节：夹具设置技巧、液氮传输装置设计安装要点及技术应用场景，并结合当前领域发展动态，探讨其在提升产品可靠性方面的实效。研究表明，合理的夹具设计可确保应力有效传递，优化的液氮系统维持稳定温变，而HALT/HASS的广泛应用正从电子领域扩展至航空航天、军事装备等高可靠性要求行业。

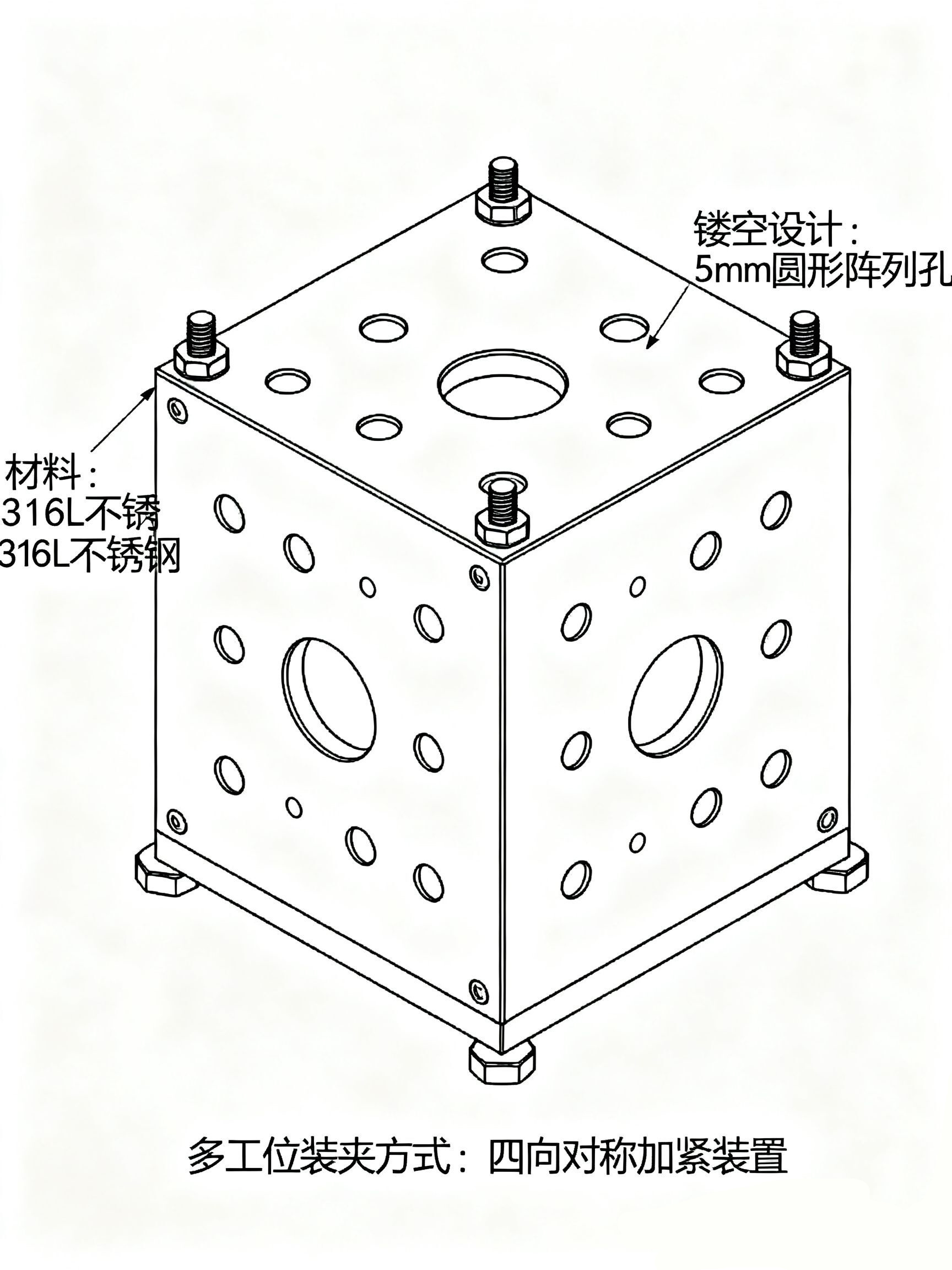

在HALT/HASS实验中，夹具设计直接影响应力传递的效率和试验结果的准确性。夹具作为连接试件与振动台的关键接口，其设计需遵循多重核心原则。

1.1 夹具设计的核心原则

夹具设计的首要原则是传力路径简化。在HALT实验中，随机振动应力是激发缺陷的主要手段之一，其频率范围通常覆盖5-10,000 Hz，加速度可达60 Grms及以上。夹具必须在此环境下保持足够刚性，避免引入共振峰或振动节点，导致应力分布不均。实践表明，优化后的夹具应使测量对象与振动台间呈直接结构传递，减少中间环节，从而确保振动能量以最小损耗传递至测量对象。其次，材料相容性至关重要。在具有快速温变（温变率可达60℃/min）的综合环境试验中，夹具材料与测量对象及试验环境的热膨胀系数需匹配，否则可能导致连接点应力集中或固定失效。通常推荐使用高强度铝合金或不锈钢，它们在-100℃至+200℃的宽温范围内能保持稳定性能。

1.2 夹具设置的实用技巧

界面优化是夹具设置中的关键环节。根据哈斯数控机床的夹具设置经验，在将任何工件夹具放置于工作台前，必须彻底清洁配合表面，确保无切屑或其他碎屑残留。夹具与工作台之间的金属屑可能导致夹具摇晃，使加工部件产生较大误差。对于需要长期使用的夹具，建议在定位表面使用镗磨油石打磨，去除毛刺与勾缝，并涂抹少量防锈油防止腐蚀。模块化设计提升了夹具系统的适应性。在汽车电子产品HALT测试中，针对多媒体接收系统、导航模块等不同尺寸的测量对象，采用可调节支撑块与标准化连接板，可在数小时内完成夹具重组，显著缩短试验准备时间。此外，在振动与温度循环合并应力测试中，需特别关注夹具的热惯性与振动模态。夹具质量应尽可能轻，以减小对振动台推力输出能力的影响，同时其固有频率需远离测试频带，防止耦合振动。

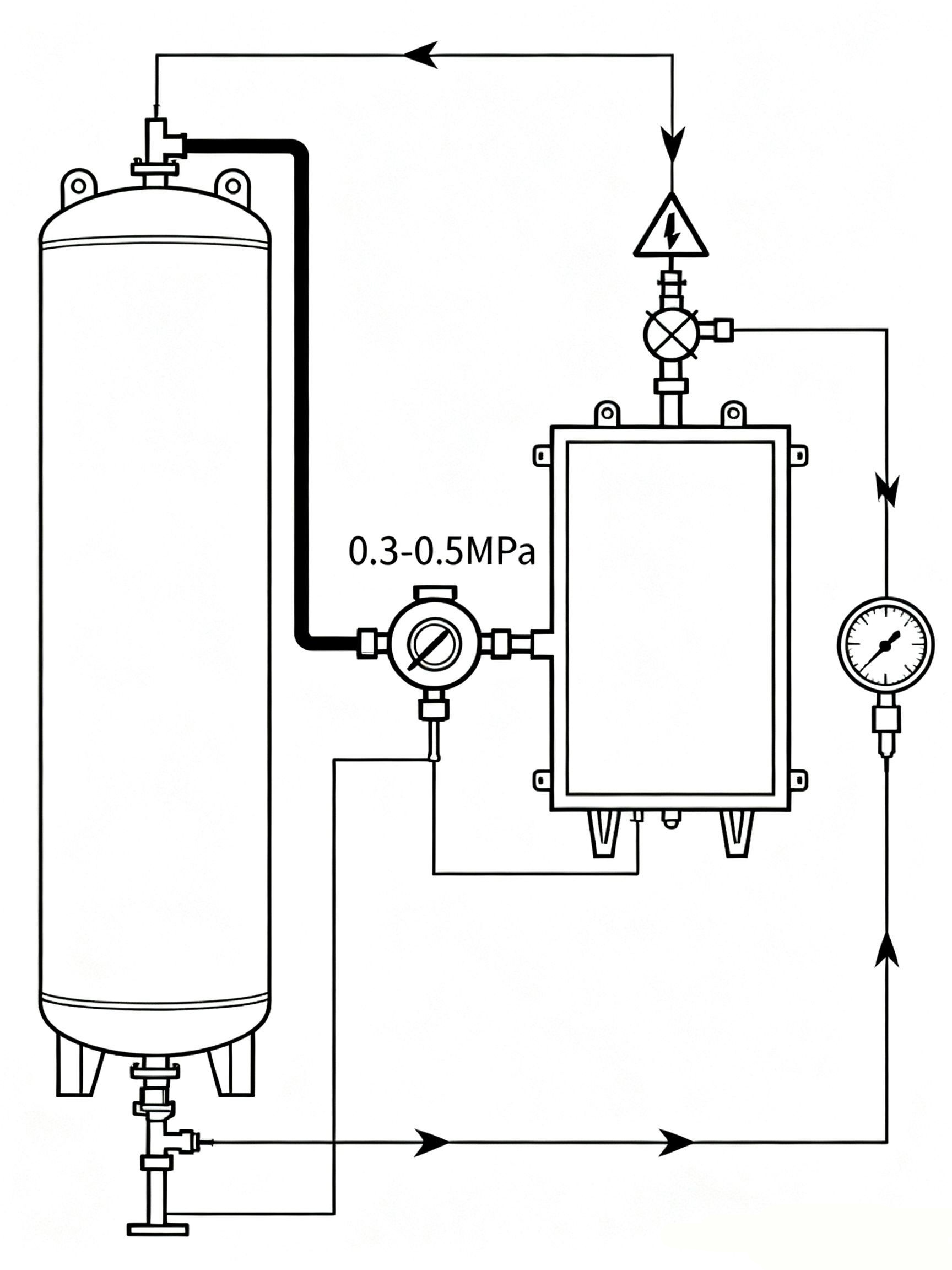

液氮传输系统作为HALT设备实现快速温变的核心，其设计与安装质量直接决定温度应力的准确性与可靠性。

2.1 液氮系统关键设计要素

液氮传输系统的设计需聚焦于管道结构与材料选择。由于液氮沸点低达-196℃，管道材料必须兼具优良的低温韧性与密封可靠性。通常选用不锈钢或铝合金管道，这些材料能够承受液氮的低温环境，并且具有良好的密封性。在连接方式上，应采用专业焊接、螺纹连接或法兰连接，确保连接处泄漏风险最小。特别是对于液氮储罐的管道连接，需要进行系统性压力测试，验证系统在高压状态下的安全性。温度控制精度是另一关键考量。HALT试验要求温度传感器精度通常需达到±0.5℃，且应安装在液氮罐的顶部和底部关键区域，通过连接的温控系统实现实时监测与调节。这样的配置能够确保液氮罐内温度均匀性，为HALT试验提供可靠的温度环境。

2.2 液氮系统安装规范与安全措施

液氮系统的安装必须严格遵守安全规范，尤其在通风与泄漏防护方面。液氮在气化过程中会产生大量氮气，如果环境通风不足，氮气浓度过高会导致氧气稀释，引发窒息风险。因此，安装时必须确保试验区域具备完善的通风系统，排气能力一般要求不低于每小时10次房间体积。同时，应安装气体浓度报警装置，实时监测氮气与氧气浓度，确保环境安全。在液氮储罐安装方面，根据行业规范，储罐应放置在通风良好的室外环境，四周设置栅栏，5米内不得有明火、可燃易爆物及低洼处。储罐需配备导除静电的接地设备和防雷击设备，其中防静电接地电阻不大于10Ω，防雷击装置最大冲击电阻为30Ω，并至少每年检测一次。此外，液氮储罐的充装量需严格控制，充装率不得大于95%，禁止过量充装。

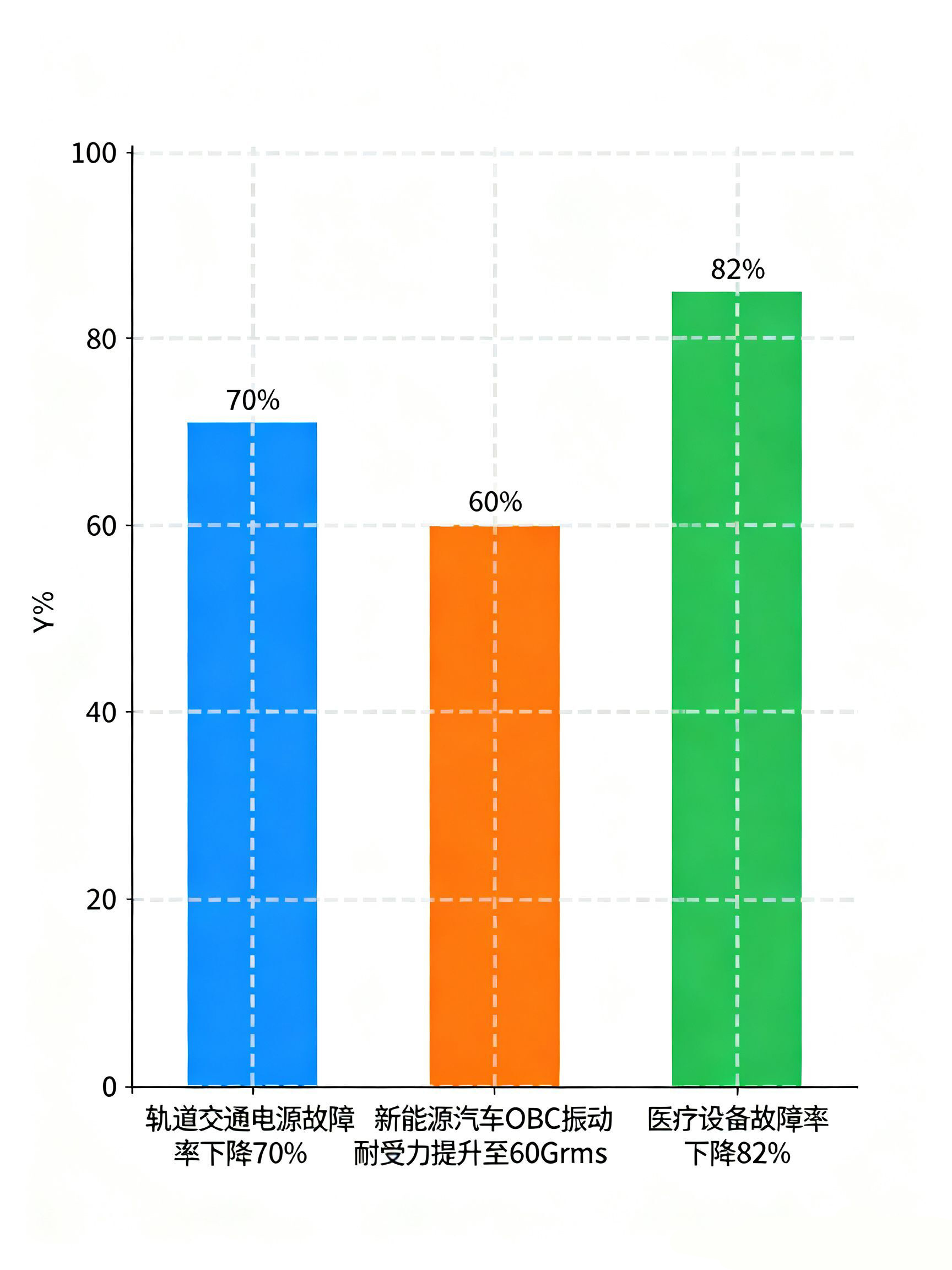

HALT/HASS技术因其高效的缺陷激发能力，已在多个高可靠性要求领域获得广泛应用，并呈现出持续扩展的趋势。

3.1 核心技术应用场景

在航空航天与国防领域，HALT/HASS已成为提升装备可靠性的关键技术手段。美国导弹防御局2014年发布政策备忘录，要求在所有导弹项目中实施HALT/HASS，对所有新开发和设计变更的部分基于现有产品开展评估。2014年的报告显示，HALT/HASS对硬件可靠性成熟度有着非常正面的影响，尤其是在设计早期开展价值更大。同样，美国陆军条例702-19指示在制造样机前应计划并投资开展HALT，以支持确立环境应力筛选条件。我国在空间站应用领域也提出了采用HALT-HASS-ADT(HHA)的高加速试验集成方法，以满足空间站应用有效载荷"长寿命、低成本"的任务需求。在汽车电子领域，HALT/HASS解决了传统测试方法难以满足的高质量可靠性要求。汽车电子产品如DVD、汽车音响、多媒体接收系统等，通过HALT测试可在短短一周内发现几乎与客户应用后相同的问题，大幅缩短产品上市周期。典型的汽车电子HALT测试包括温度应力（-100℃～+200℃）、高速温度传导（最大温变率60℃/min）、随机振动（最大加速度60 Grms）以及温度振动合并应力。

3.2 技术发展趋势与挑战

当前HALT/HASS技术正朝着定量化与标准化方向发展，早期的高加速试验多采用定性方法，但近年来逐渐注重HALT、HASS的定量研究。与此同时，综合环境应力应用成为前沿方向。将温度循环、随机振动、湿度及电应力等多种环境因素综合施加，能更真实地模拟产品使用环境，高效激发潜在缺陷。美国国防部在2016年的报告中明确指出："一个完整的T&E大纲包括诸如HALT和HASS之类的实践做法，以发现和减弱整个研制和生产过程中的失效模式"。然而，HALT/HASS技术在我国的广泛应用仍面临设备限制与技术标准化等挑战。由于国外对相关设备引进的限制，以及试验过程中方法各异，缺乏统一标准，国内产品进行HALT的商业化模式依然落后。未来需要加强设备自主研发，建立行业统一标准，以充分发挥HALT/HASS技术在产品质量提升方面的潜力。

HALT/HASS技术作为可靠性工程的重要手段，通过夹具设计的优化、液氮传输系统的精细规划以及在多领域的创新应用，为产品可靠性提升提供了有力支持。随着技术发展，HALT/HASS正从定性试验向定量分析转变，从单一应力向综合环境应力演进，从电子产品向更复杂装备扩展。面对技术标准化与设备自主化的挑战，国内产学研各方需加强合作，推动HALT/HASS技术在我国制造业高质量发展中发挥更大作用。
