工艺数字化时代大家都在关注3D模型PMI检查与修复，你了解吗？

三维世界里的精密“翻译官”，正悄然解决着数字化制造的深层次痛点。

在现代制造业的数字化浪潮中，基于模型的定义（MBD）技术已成为核心驱动力。这一技术通过集成三维模型完整表达产品定义信息，彻底改变了传统二维图纸主导的生产模式。然而当三维模型带着丰富的产品制造信息（PMI）在设计、制造、检测各环节流转时，高达70%的企业遭遇过PMI数据丢失或损坏的问题。于是，PMI编辑与修复技术应运而生，成为打通数字化制造“最后一公里”的关键环节。

01 三维模型，二维思维的困境

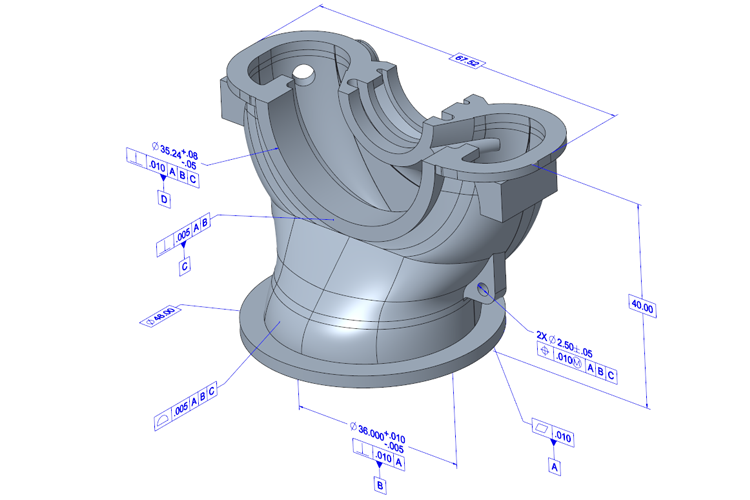

传统产品研发依赖二维图纸传递制造信息，而MBD技术采用集成三维模型作为唯一数据源，完整承载产品几何特征、尺寸公差、工艺要求等所有信息。PMI作为MBD模型的“灵魂”，包含尺寸公差、几何公差、表面粗糙度、基准标注等关键制造信息。它使三维模型成为制造的唯一依据，不再需要辅助的二维图纸。

然而现实情况是，设计部门创建的PMI在制造环节仅有35%可直接使用，约65%需要重新编辑或修复。不同系统间的数据交换常常导致PMI信息丢失或结构损坏。

“模型及模型上的PMI标注信息不能为工艺系统直接使用，如果仅仅作为查看，其价值则大大降低。”一位制造业数字化专家道出了行业痛点。

02 为什么需要PMI编辑与修复

1）数据流通的必然需求。当设计模型传递到制造环节，不同部门使用的软件系统各异。设计端的CATIA模型转到加工端的NX环境时，PMI信息往往无法完整继承。

2）制造现场的刚需。在卫星制造领域，上海卫星工程研究所的工程师发现，设计模型上的PMI标注在装配现场无法直接指导操作，需要重新整理布局。

3）质量检测的关键环节。蔡司三维扫描仪将实物扫描数据与原始CAD模型对比时，需要精确的PMI信息作为质量控制依据。若原始PMI数据损坏，必须修复后才能进行有效比对。

CAPVIDIA公司的技术专家指出：“修整和恢复PMI 对下游语义工作流程至关重要，不再有手动转录或解释错误！”

03 关键应用场景与痛点

1）在航空航天领域，飞机装配工艺设计需要处理数以万计的PMI标注。传统人工检查方式下，一个复杂部件PMI的完备性检查耗时超过40小时，且错误率高达25%。

2）汽车制造中，模具磨损检测依赖原始设计PMI数据。当这些数据在转换过程中损坏时，会导致校正循环增加30%时间成本。

3）电子行业面临更精细的挑战。芯片封装设备的PMI公差要求达到微米级，人工修复几乎不可能实现。

当前主要痛点集中在三方面：一是人工创建和验证PMI效率低下，西门子NX MBD团队指出传统PMI创建是“费时费力的手动过程”；二是标准符合性检查困难；三是不同系统间PMI信息难以互通。

04 主流厂商的技术突围

面对行业痛点：

1）西门子NX MBD 推出了革命性的基于规则的PMI自动创建功能。该系统允许用户定义企业特定业务逻辑规则，一键自动生成多个特征的PMI标注，将传统标注时间缩短70%以上。

2）达索系统构建了完整的端到端解决方案。从MBD模型定义、工艺规划到作业指导书输出，所有环节在统一平台完成，消除了信息传递壁垒。

3）华为云3DCC 创新性地实现了基于PMI的自动公差分析。该系统支持“基于PMI的尺寸链自动生成和求解”，能智能处理全类型形位公差与热变形的耦合分析。

4）国内学术界也在积极突破。江苏科技大学团队开发的基于 PMI领域知识图谱的完备性检查技术，从冗余、取代和矛盾三个维度自动检查PMI标注，使检查时间缩短80%，设计错误率降低90%。

05 CAPVIDIA的差异化创新

比利时技术公司CAPVIDIA推出的MBDVidia软件系列，在PMI编辑修复领域展现出独特优势。该方案的核心价值在于实现了“真正的闭环”——将测量数据导回具有人机可读的PMI的CAD模型。其技术亮点突出体现在三个方面：

首先是自动化修复能力，软件提供强大的修复和愈合算法，只需点击两次即可实现100%自动化工作流程，将传统人工修复时间从数小时压缩到几分钟。

其次是跨平台兼容性。支持多CAD系统原生文件的MBDVidia软件外，还开发FORMATWORKS、MBDConnect for NX、MBDConnect for CREO等插件，CAPVIDIA实现了PMI在主流CAD系统间的无损传递。

最重要的是语义完整性保持。该方案能智能识别并修复超过20种不同的PMI特征特性，包括圆柱体、圆锥体、平面等几何特征，以及圆度、同心度、平行度等公差特性。“使用PMI创建下游人类和机器可读的CAD，并在多个CAD软件之间完全兼容和重复使用，实现真正的MBD。”CAPVIDIA CEO Tomasz Luniewski强调这一技术突破的价值。

06 行业变革与未来展望

采用MBD技术的企业正获得显著收益。上海卫星工程研究所实现接口信息标准化表达占比超过90%，几何设计冲突的自动化探测率达到80%以上，整体研制效率提升超过60%。

人工智能驱动的新一代PMI工具正在兴起。西门子NX MBD集成了AI赋能的逻辑规则编辑器，用户可像搭积木一样构建PMI生成规则。

云原生PMI协同平台成为新趋势。华为云3DCC结合AI+大数据提供智能优化建议，帮助工程师快速完成产品精度优化。

数字孪生技术要求PMI数据在虚拟与现实世界间无缝流转。CAPVIDIA的解决方案将测量数据导回CAD模型，构建了真正的数字化闭环。

随着卫星部件在无尘车间里精准组装，火星探测器的每个零件都通过修复完好的PMI数据实现完美配合。上海卫星工程研究所的实践表明，采用先进PMI技术后，设计信息复用率超过80%，几何冲突检测自动化率高达80%。未来工厂的竞争，在看不见的数据层面已经打响。那些率先掌握PMI编辑修复技术的企业，如同获得了数字化制造的通用语言——当三维模型跨越系统边界依然能保持完整“语义”，产品开发周期将缩短40%，质量事故率下降65%。
