探秘基于网格模型的DIC应变测量设备在汽车碰撞安全分析中的应用

今天我们来探秘一下基于网格模型的DIC（数字图像相关法）应变测量设备在汽车碰撞安全分析中的关键应用。这项技术正日益成为碰撞测试实验室不可或缺的“眼睛”，因为它能揭示传统传感器难以捕捉的复杂变形信息。

一、技术原理
基于网格模型的DIC（数字图像相关）应变测量系统是一种结合CAD网格模型与数字图像相关算法的先进技术，其核心原理是通过直接关联被测物体的三维网格模型与图像序列，实现高精度全场应变分析。基本原理和技术特点如下：
1）核心原理
‌图像相关与位移追踪‌
系统通过多台相机实时采集物体表面在变形过程中的序列图像，利用数字图像相关算法（DIC）追踪物体表面的特征点（如自然纹理、人工喷涂散斑或网格节点）的位移变化。算法通过匹配变形前后的图像子集（Subset），计算每个特征点的二维或三维位移矢量。
‌网格模型作为计算基准‌
区别于传统DIC（以图像平面为基准），基于网格模型的DIC直接以待测物的CAD网格模型（MESH文件）为空间坐标系。算法将采集的图像数据映射到网格模型的节点上，直接在网格表面计算位移场和应变场。这种关联避免了坐标重建误差，且数据可直接与仿真模型（如FEM）对比。
‌全场应变计算‌
通过密集追踪网格节点的位移数据，结合连续介质力学理论（如格林-拉格朗日应变张量），系统计算出物体表面的全场应变分布（包括主应变、剪应变等）。

2）技术特点
‌融合仿真与实验数据‌
网格模型通常与有限元仿真（FEM）的几何结构一致，使得实验测量的应变场可直接用于仿真模型验证和参数校准（如材料本构参数、边界条件），显著提升仿真精度。
‌复杂结构适用性‌
系统支持多相机协同工作，通过标志点自动拼合多视场数据，实现大型或曲面结构的全场覆盖26。适用于高温、高压等极端环境下的测量需求。
‌误差控制优势‌
‌几何一致性‌：网格模型避免了传统DIC因简化几何（如薄壁厚度差异）导致的误差。
‌边界条件优化‌：直接关联实际结构边界，减少传统方法中因边界假设不准确带来的模型偏差。

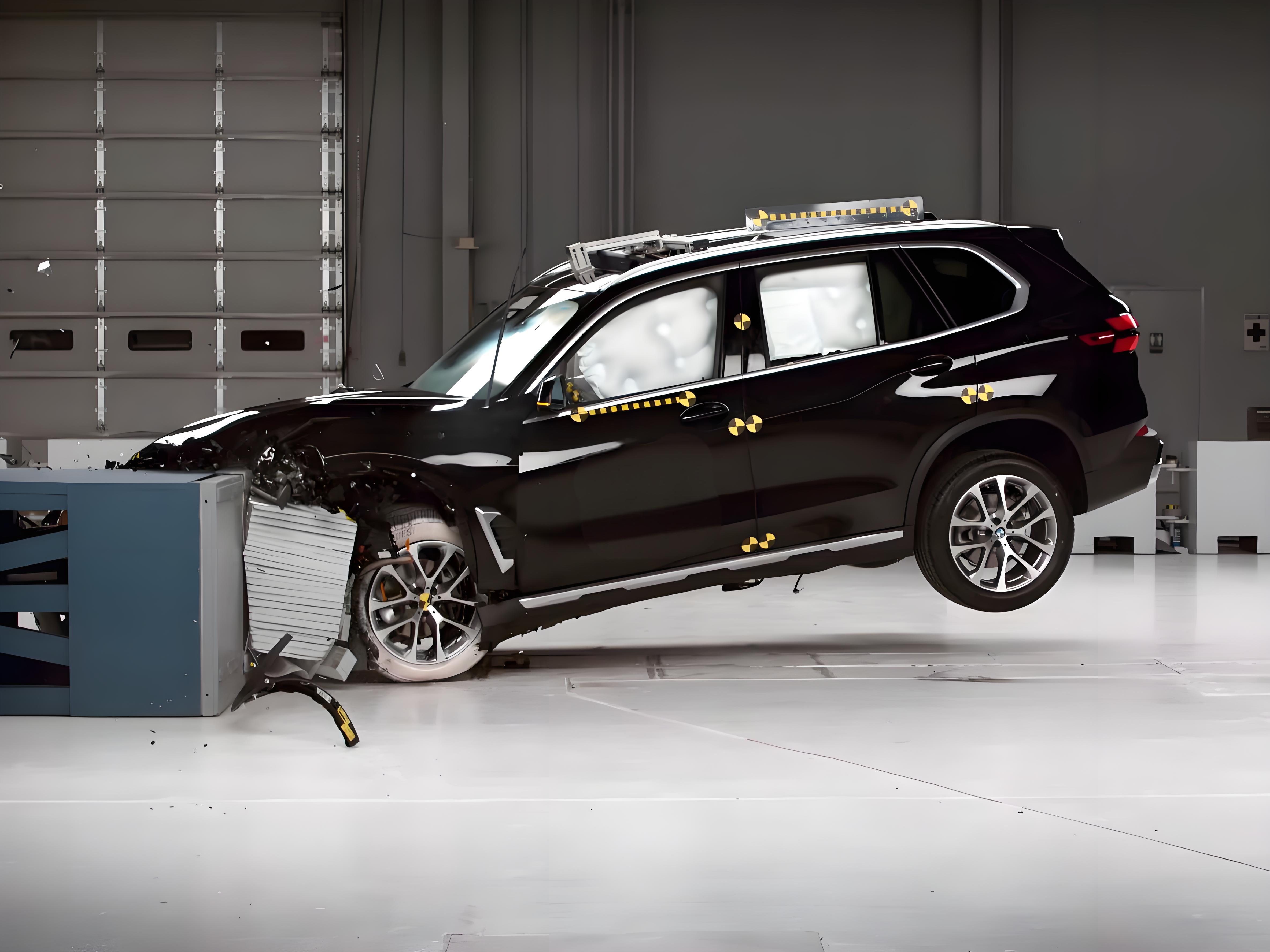

二、在汽车碰撞安全分析中的核心应用
基于网格模型的DIC技术为碰撞安全分析带来了革命性的洞察力，主要体现在以下方面：

全场变形可视化与量化
超越点测量： 完全取代或极大补充传统的应变片（只能测量局部点）、位移传感器（测量特定点位移）和加速度计（测量特定点加速度），提供整个被测表面的连续变形和应变分布图。
直观展示： 工程师可以直观地看到变形是如何发生、传播和集中的。例如，清晰地看到B柱的屈曲波形、车门防撞梁的弯曲位置、纵梁的压溃模式、前围板的侵入路径等。彩色云图清晰地标明了高应变区域（红色/黄色）和低应变区域（蓝色/绿色）。

识别关键失效位置与模式：
材料失效分析： 精确识别材料达到极限应变（断裂应变）的位置，这对于理解钣金件开裂、高强度钢的断裂、复合材料的层间剥离等失效至关重要。DIC能捕捉到失效的起始点和传播路径。
结构失效分析： 识别屈曲起始点（局部失稳）、塑性铰形成位置、连接点（焊点、铆钉、胶粘）的失效等。网格模型能清晰展示局部皱褶、凹陷的形成过程。

验证与优化CAE仿真模型：
黄金标准数据源： DIC提供的全场位移和应变数据是验证计算机辅助工程（CAE）碰撞仿真模型（如LS-DYNA, RADIOSS, Abaqus等）最直接、最丰富的实验依据。
提高模型精度： 通过对比DIC实测结果与仿真预测结果（位移场、应变场、变形模式），工程师可以发现模型中材料本构模型、失效准则、接触定义、连接件建模等方面的不足，并进行针对性的修正和优化，显著提高仿真的预测精度和可靠性。网格模型的数据可以直接与仿真模型输出的网格节点数据进行点对点或区域对比。

评估乘员保护相关结构性能：
乘员舱完整性： 精确测量脚踏板、方向盘、A柱、门槛梁、地板等关键区域的侵入量、侵入速度和变形模式，直接关系到驾驶员和乘客的生存空间和下肢损伤风险。
约束系统作用点： 测量安全带固定点、气囊支架等区域的变形，评估约束系统在碰撞过程中的有效性和潜在失效风险。
假人-内饰交互： 可用于测量内饰板件（如仪表板、门内饰板）在假人碰撞接触区域的变形和应变，评估其对假人头部、胸部、膝部等部位的冲击。

材料特性表征（尤其在动态大变形下）：
虽然通常在材料试验机上进行，但DIC在碰撞测试中也能间接提供材料在实际高速冲击、复杂应力状态（如剪切、拉伸-弯曲组合） 下的变形行为信息，对理解材料在整车碰撞环境中的表现有参考价值。

优化结构与材料设计：
基于DIC揭示的变形和失效机理，工程师可以有针对性地优化结构几何形状（如加强筋、诱导槽设计）、材料选择（不同强度等级钢、铝合金、复合材料的使用位置）、料厚分布、连接方式等，以提高结构的吸能效率、控制变形模式、避免非预期失效，最终提升整车碰撞安全性能。

三、优势（为什么在碰撞中特别有价值？）
非接触： 无需在试件上安装传感器导线，避免了导线在剧烈碰撞中断裂或干扰的问题，也适用于高温、高速等恶劣环境。
全场测量： 提供连续的、高空间分辨率的位移和应变信息，揭示全局和局部变形。
高动态范围： 高速相机和强大的算法能捕捉毫秒级内发生的剧烈变形。
三维信息： 提供面内和离面位移，全面描述变形。
适用性广： 可测量各种材料（金属、塑料、复合材料）和各种尺寸的结构（从局部小零件到整车白车身）。
提供丰富数据： 为CAE验证和深入失效分析提供海量数据支持。

四、结论
基于网格模型的DIC应变测量设备已成为现代汽车碰撞安全分析实验室的核心工具之一。它通过提供高分辨率、全场、三维的动态变形和应变数据，极大地深化了工程师对碰撞过程中结构行为、材料失效和能量吸收机制的理解。这些宝贵的数据是验证和优化CAE仿真模型的关键，直接推动了更安全、更轻量化汽车结构的设计。尽管存在成本和技术复杂性的挑战，但其带来的深刻洞察力和对安全性能提升的贡献，使其在汽车被动安全研发领域的重要性与日俱增。它让工程师“看见”了碰撞中无形的力与变形，是提升汽车安全性能不可或缺的“火眼金睛”。

如果你对DIC在某个特定部件（如电池包碰撞）的应用、或者与高速摄影/X光等其他技术的结合使用感兴趣，可以进一步探讨。
