任何行业都有初学者,HALT也不例外!
对于HALT的初学者来说,需要做哪些准备呢?
首先要明白一个道理:上一百堂美学的课,不如自己在大自然里行走一天;教一百个小时的建筑设计,不如让亲自去触摸几个古老的城市;讲一百次文学写作的技巧,不如切实的在市场里头弄脏自己的裤脚!要想真正融入HALT行业,您一定要让自己“动起来”!实践是最好的老师,HALT就是引领您用实践来验证未知的世界!
在《HALT试验初学者快来看看资深前辈平时怎么进行HALT试验吧!(一)》中,我们提到做HALT试验要分步进行,那么今天我们就详细说说如何分步进行HALT的试验!
在已经回顾了测试前需要考虑的要点之后,让我们来看看测试本身,这可不仅仅是按下计算机上的“运行”按钮。测试前你必须提前考虑清楚影响每个测试的不同因素,以及运行它们的原因。
制冷测试
使用低温进行测试往往是所有单一环境中破坏性最小的。这使它成为进行测试的良好起点。
您可以根据产品的实际情况选择温度波动的大小。例如,如果十分关注低温对产品的影响,您应该将步数缩小;如果正在寻找基线数据,您最好从较大的步骤开始,如果您有过早的故障,则将它们缩小。一般来说,在寒冷环境下,许多工程师以每分钟 10°C 的变化率开始。
一旦你决定了你的斜坡率,你需要决定你的停留时间。在再次升温之前,您的产品应在温度下保持多长时间?普遍的观点是将停留时间保持在稳定产品所需的最短时间。对于像 PCB 这样的东西,这可能只有五分钟。如果您正在测试组件,则可能需要更长的时间。同样,您需要使用自己的专业知识来决定。
看看下面的图表:

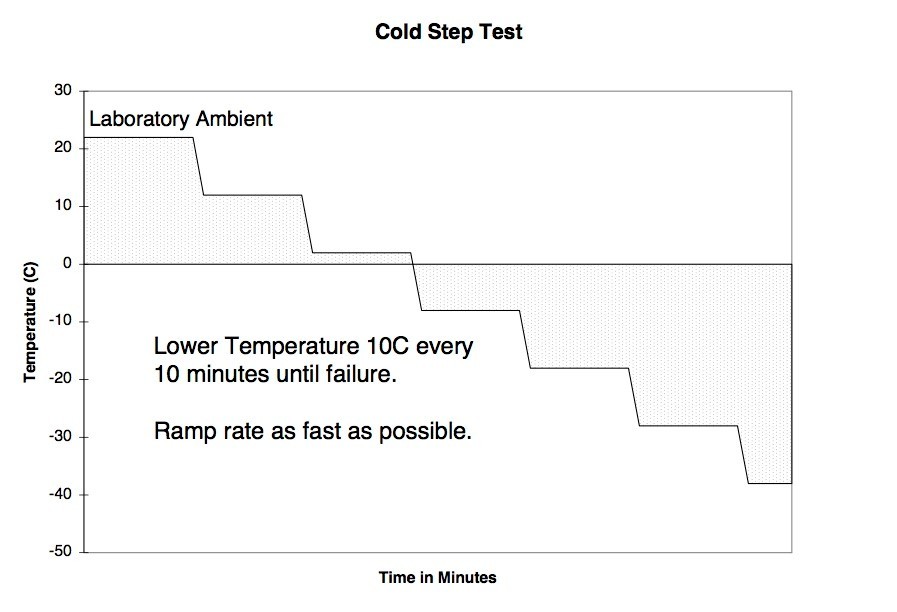

上图显示了可以使用的示例。从实验室环境开始并保持到稳定,测试尽快降低 10°C,然后保持 10 分钟。这些步骤一直持续到出现故障为止。
加热测试

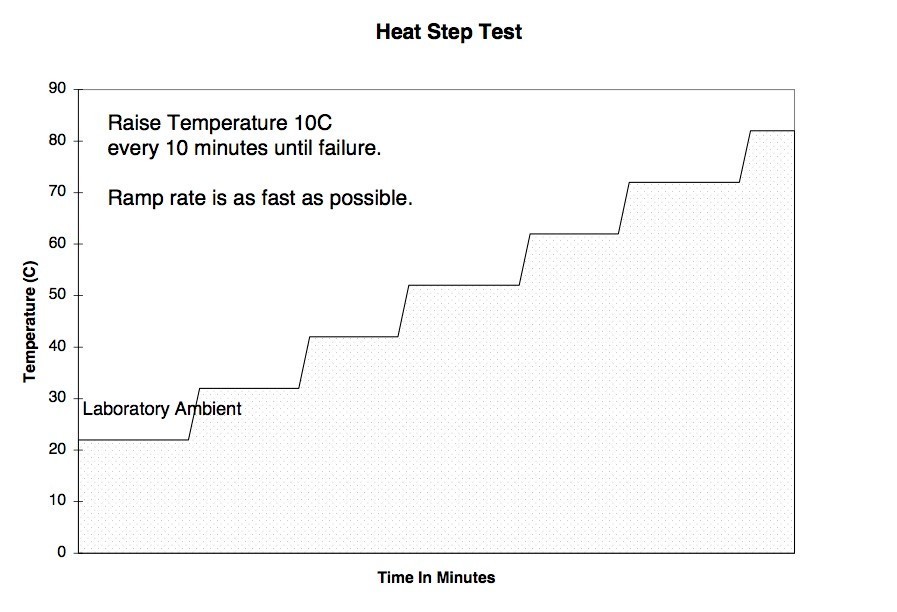

此步与制冷测试非常相似,只是往另一个方向走。它基于与冷步骤测试相同的原理。首先,在实验室环境中安顿下来,然后开始爬坡和居住。热往往比冷更具破坏性,因此您可以选择每分钟仅将温度升高 5°C 而不是更快。
我曾有机会与一家公司合作,该公司的产品最终将用于医院环境。他们的第一次严重故障发生在仅比实验室环境温度高 2°C 的情况下。起初他们并不担心,理由是医院有空调,所以他们不必担心周围的空气太热。我让他们知道我有一个延长的住院时间,我根据一年中的时间控制温度,并且由于日期而不是因为需要加热自动启动。病房的温度接近 30°C。客户重新加工了电路板,他们的单位现在是市场上的第一名。 道德: 确保您的预期使用环境与您的产品实际能够承受的环境之间存在差距。在您的脑海中将其设置为最坏的情况,然后添加一个百分比。换句话说,如果它可能出错——它就会出错。
仅振动测试
你已经通过了简单的测试,热和冷。您已经监控并记录了数据。您已做出您认为必要的任何更改。现在您已准备好进行振动。
接下来我们再次从实验室环境温度开始,以便确保温度不会影响测试。这可能看起来不像是真实世界的情况,但现在我们完全专注于振动。
测量振动测试的标准方法是通过g级别来评估。我们从哪里测量“g”?

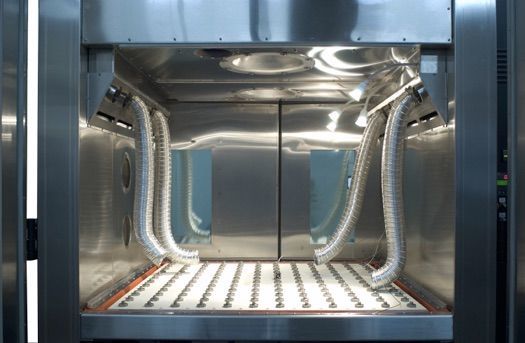

如果你从振动台的底部开始测量,你真正看到的是振动台在做什么。这可能与您的产品正在做什么几乎没有关系。加速度计的最佳位置是在您的产品上或附近。有些人更喜欢将加速度计连接到固定产品的固定装置上。这是完全可以接受的。如果没有简单的方法将其固定到产品或固定装置上,则应将其安装在桌面上靠近固定装置的位置。这将至少提供产品所看到的近似值。

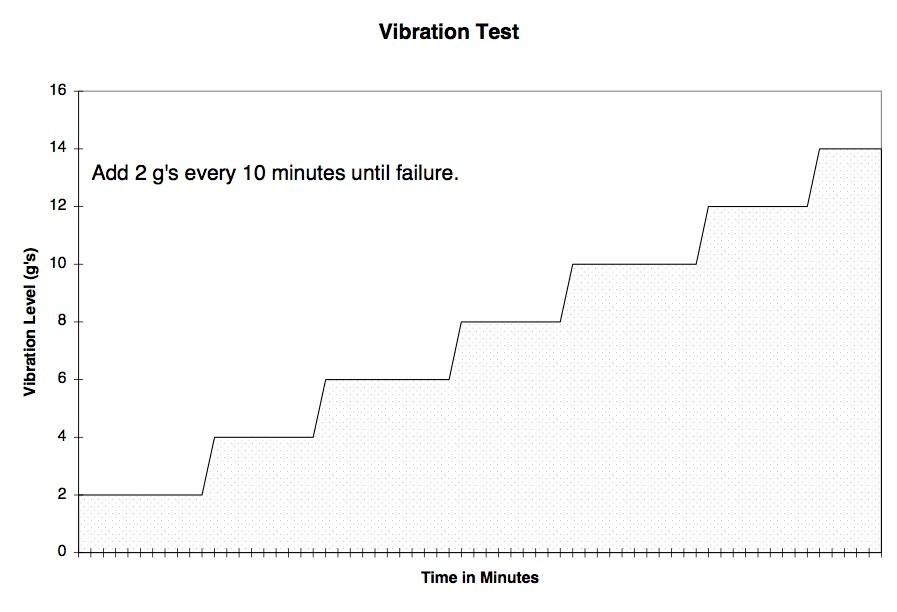

与温度相反,振动需要以非常小的增量进行处理。可能很难控制得非常严密,因此我们建议开始 2 g 并一次向上移动 2 g。停留时间同样取决于您和您对产品的了解。应该有足够的稳定时间,因此通常使用十分钟。您继续加强,直到您看到您认为是失败的情况,然后继续进行监控和数据记录。
完成上面的单一的测试之后,您有什么感觉?团队里的其它成员是否有问您:“你在对我的设计做什么?”一定要耐心的和他们解释哦!
现在我们进行一个稍微复杂点的测试——
热波动测试
你已经完成了冷、热和振动。下一个合乎逻辑的测试是热波动,将热测试与冷测试相结合。

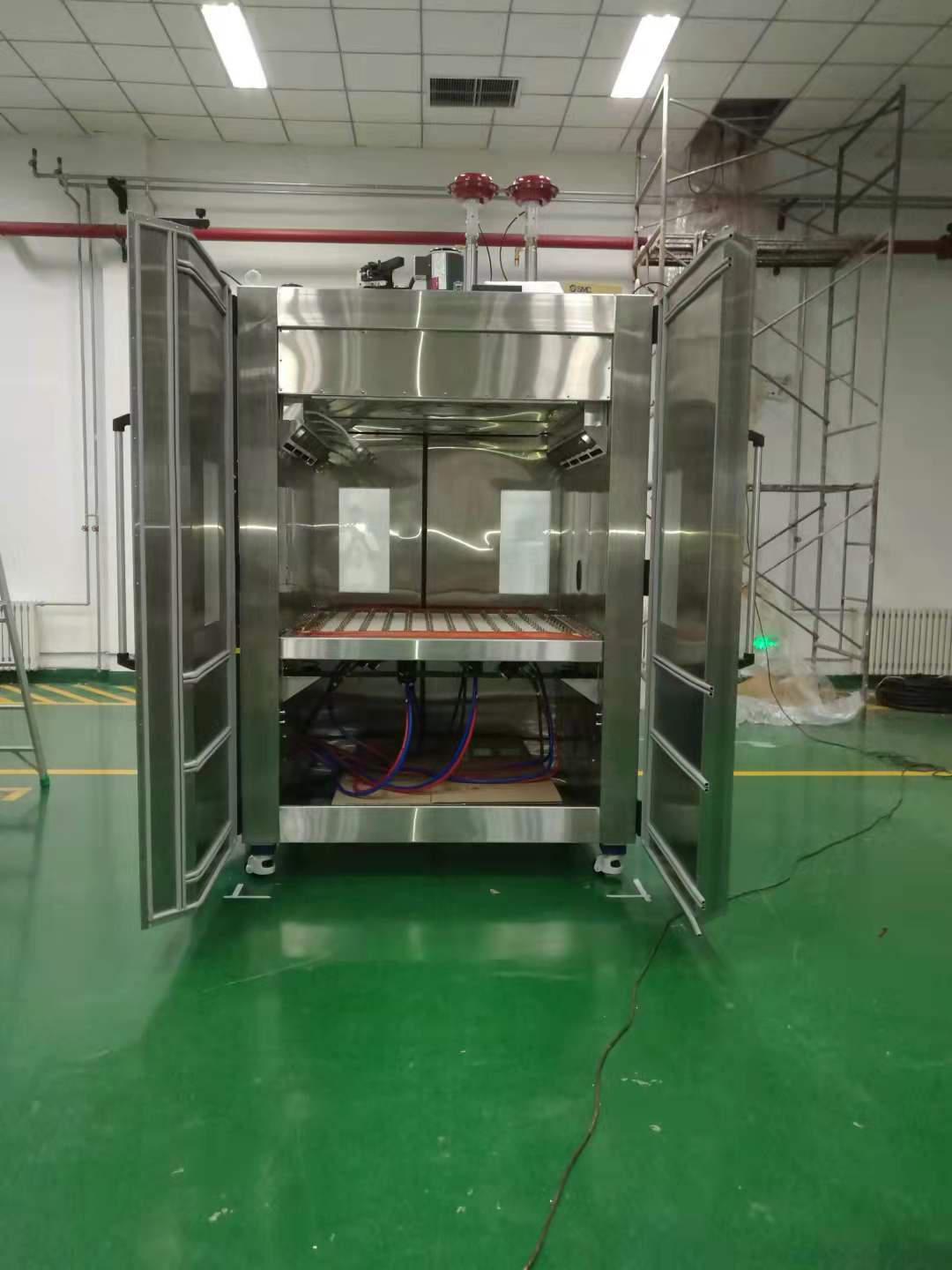

将腔室设置为在实验室环境下开始并让产品安顿下来。决定您是希望先变热还是变冷。在腔室空气中添加氮气将有助于去除产品中的任何潜在湿气,因此这应该是考虑的一部分。
确定斜坡量,通常一次 5 或10°C,并决定您的停留时间。然后开始。

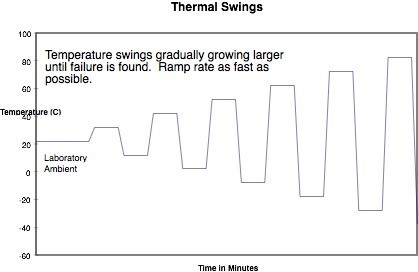

正如您在图表中看到的,每一步都变得更宽。假设您选择以 5°C 的增量递增,并且您的起始温度为 25°C。你选择了 5 分钟的停留,并认为你想先热身。这是基本场景:
步骤编号 |
温度 |
区别 |
1 |
25℃ |
没有任何 |
2 |
30°C |
5° |
3 |
20℃ |
10° |
4 |
35°C |
15° |
5 |
15°C |
20° |
6 … |
… |
… |
注意:产品在极低的温度下失效,然后在预热后再次恢复工作状态的情况并不少见。如果您在此测试的制冷部分发现失败,建议继续进行下一个加热步骤并查看它是否再次开始工作。
进行温度波动测试是有正当理由的。热系数之间的差异会导致零件相互拉开,有时会导致裂纹。通过尽可能快地应用这些更改,我们对产品施加的压力超出了它通常所见。有人声称在大多数情况下您永远不会看到每分钟超过 30°C 的温度变化,但请考虑以下事项:
我住在密歇根州。我们不是冬季最冷的州,但每年冬天至少有一次 -40°C 的风寒是非常典型的。假设我的车在离家一英里左右的地方被雪困住了。我决定走路(我们密歇根人都是比较健壮的)。
我的手机刚刚从大约 25°C 上升到 -40°,因为我把它贴在耳朵上打电话给我丈夫并告诉他我的运气不好。由于他在路上,我不得不拿出我可信赖的手机来获取他的号码。
我回到家,瑟瑟发抖,打开暖气,站在加热器旁——仍然使用我可信赖的手机。手机和电脑在热风吹拂下升温至25°C。至此,不仅电子设备受到了压力,我也受到了压力!我相信您可以想到我们倾向于让电子产品通过的其他严重情况。
今天先说这些,您也可以好好实践一下!下一次我们在《HALT试验初学者快来看看资深前辈平时怎么进行HALT试验吧!(三)》中再一起做更复杂的HALT测试,记得关注我们的更新哦!
