探究MBD模型的哪些参数指标影响三维可视化装配的可靠性?
发布时间:
2025-08-25 15:29
来源:
随着智能制造时代的到来,基于模型的定义(MBD)技术正成为航空、航天和高端装备制造业数字化转型的核心支柱,其数据质量直接影响着三维可视化装配的可靠性与生产效率。MBD模型将产品的尺寸、公差、工艺信息等制造信息集成到三维模型中,实现了从二维图纸到三维模型的飞跃。然而,并非所有MBD模型都能保证三维可视化装配的可靠性,其关键在于一系列参数指标的质量与控制。

01 几何精度与质量
MBD模型的几何精度是影响装配可靠性的基础因素。模型必须具备高精度的几何表达和严格的公差控制,才能确保虚拟装配与物理装配的一致性。在传统二维工艺中,表达零件内部结构往往需要使用单一剖切平面、单一剖切柱面等方式。而MBD技术通过三维模型本身就能对复杂结构和工序加工内容进行准确且清晰的表达。航空装备关键零件(如叶轮)的加工过程中,工序模型的三维设计质量直接关系到后期装配的可操作性。这些模型需要支持旋转、缩放、剖切、测量等操作,以便生产线员工能够准确理解装配要求。
02 PMI信息的完整性与机器可读性

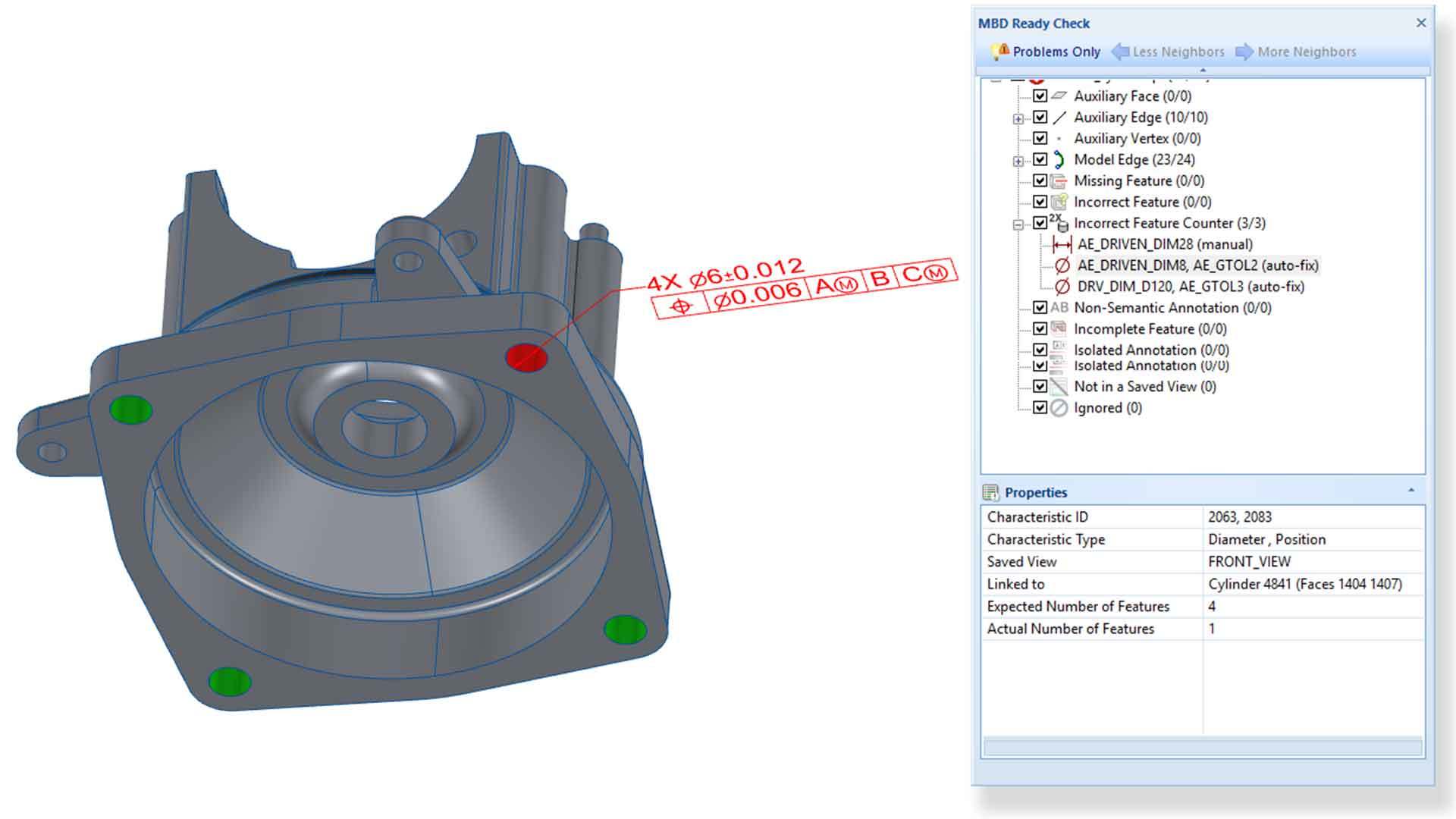

产品制造信息(PMI)的完整性和机器可读性是评估MBD模型质量的核心指标。PMI包括尺寸公差、几何公差、表面粗糙度、注释等关键制造数据,这些PMI标注必须为“机械可读”(Machine-Readable),才能确保模型定义能正确传递到下游工作流程。CAPVIDIA公司的MBDVidia软件提供了MBD Ready Check功能,专门用于检查PMI注释定义,确保其符合机械可读要求。这种检查对确保三维可视化装配的可靠性至关重要。

03 数据互操作性
数据互操作性指标衡量MBD模型在不同系统间的交换与共享能力。高端制造业通常使用多种CAD软件,如CATIA、SolidWorks、PTC Creo、Siemens NX等。跨平台兼容性成为确保装配可视化可靠性的关键因素。Capvidia公司通过对最新版本的Siemens NX软件提供全面集成支持,借助QIF标准增强了基于模型的特征定义(MBC)的实现。这种互操作性强化了原始设备制造商(OEM)及其全球供应链从设计到质量和制造的数字线程。
04 模型质量管理工具的应用
为了提高MBD模型的可靠性,多家企业开发了专业模型质量管理工具。CAPVIDIA公司的MBDVidia是专门为了支援MBD工作流程而生的产品。它除了能确保MBD模型定义的正确性,也能更进一步发挥MBD模型的潜力。该软件支持CATIA、SolidWorks、PTC Creo、Siemens NX等常见CAD档案格式。同时,针对各主流CAD系统推出了对应的MBD插件,如MBDConnect for Creo、MBDConnect for NX以及FormatWorks for SOLIDWORKS等。
这些工具能够帮助用户进行MBD模型的质量检测与管理,确保模型的PMI符合QIF标准。
05 测量数据的集成能力
MBD模型的另一个重要参数指标是测量数据集成能力,即能否将实际测量结果反馈回MBD模型形成闭环控制。这一指标直接影响装配过程的质量追踪和可控性。CAPVIDIA的MBDVidia解决方案支持将测量结果导入MBD模型,改进产品质量和商业洞察力。这种“形成真的闭环操作”能力是数字化转型的重要标志。通过将实际测量数据与原始MBD模型对比,企业可以不断优化设计和装配流程,提高可视化装配的可靠性和准确性。这一闭环反馈机制是实现基于模型的企业(MBE)转型的关键技术环节。
06 模型轻量化处理程度
在三维可视化装配过程中,模型的轻量化处理程度直接影响现场应用的效率。复杂的装配模型可能包含大量数据,这对生产现场的终端设备构成挑战。
经审签发布的三维工艺需要满足“工序模型以轻量化数据的方式输出”的要求,以减轻系统负担。同时,三维模型和三维标注必须做到直观且易于理解,以方便现场操作人员使用。轻量化处理需要在保持模型精度和减少数据量之间找到平衡点,确保生产线员工能够通过MES平台顺畅地查看和操作三维工艺模型,不会因性能问题影响装配可靠性。
MBD模型质量的参数指标已经成为衡量企业数字化成熟度的关键标志。航空产业正在积极推进基于MBD的三维工艺技术研究与应用,将其作为向精益制造、敏捷制造、智能制造转型的助推剂。随着QIF(Quality Information Framework)等国际标准的普及和CAD厂商的持续支持,MBD模型的质量管理正变得更加自动化和智能化。未来,通过人工智能驱动的自动检测和质量预测技术,结合数字孪生技术的全面应用,MBD模型在三维可视化装配中的可靠性将进一步提升,为制造业数字化转型提供坚实基础。
三维可视化装配,MBD技术,工业自动化,数字化转型,MBD模型质量管理,PMI检查,三维模型可靠性
