表面压力测量主要应用探索：揭示密封条压力分布测量方案

表面压力测量主要应用探索：揭示密封条压力分布测量方案

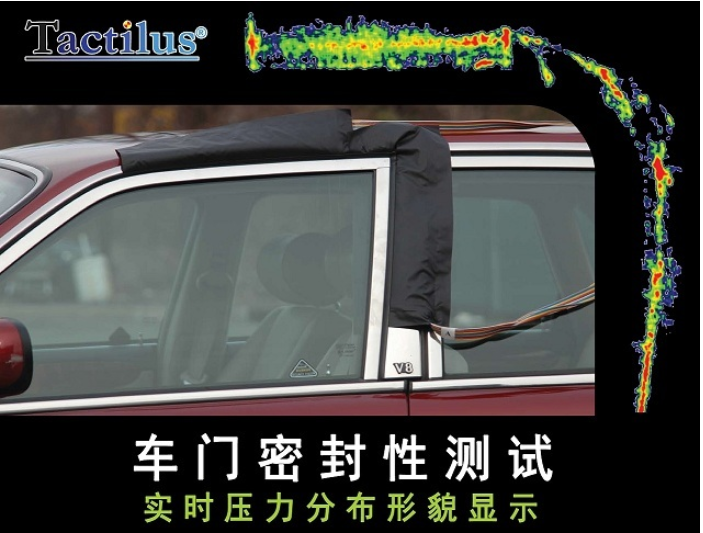

在汽车制造领域，一个长期困扰工程师的难题是如何精确测量车门密封条的压力分布。传统方法难以捕捉动态接触中的微观压力变化，导致车辆在行驶中因密封压力不均而产生噪音或漏水。随着SPI Tactilus压力分布测量系统的引入，这一难题正迎来全新的解决方案——它以柔性传感器和实时分析技术，为工程师提供了前所未有的压力分布可视化能力。

一、突破性测量技术原理与应用

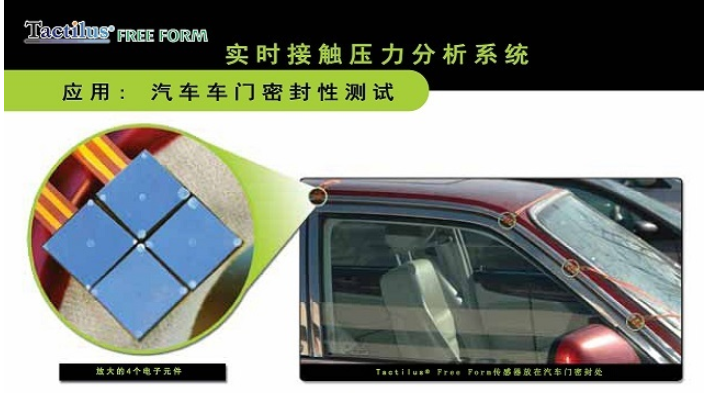

SPI Tactilus汽车门封精密性压力分布测试系统由柔性传感器、数据采集器和分析软件三大核心组件构成，专为解决密封条压力分布测量难题而设计。其传感器厚度不足1毫米，可根据客户需求定制长度及宽度，完美贴合车门曲面结构。
系统采用电阻式传感原理，通过导电织物或镀银材料实现压力传导。当密封条与车门接触时，分布于传感器表面的数千个感测单元（点阵密度高达1024点）实时捕获压力信号，采样频率达1000Hz，可精确到小数点后4位数值。

1）软件系统支持多维动态分析：
- 实时可视化：以蓝-绿-黄-红色谱呈现二维/三维压力分布图，精准定位高压峰与低压谷
- 动态追踪：记录受力中心点移动轨迹，支持测试过程录像与慢速回放
- 量化输出：导出Excel/TXT格式数据，单位涵盖PSI、KPa、bar等工程学单位

2） 汽车密封条压力优化实战
在汽车制造现场，密封条压力分布的均匀性直接关系到NVH（噪音、振动与声振粗糙度）性能。某车企在对比两款总压力相同的密封条时发现：
- 问题样本：三维压力图显示中部存在明显峰谷，预示密封失效风险（图1）
- 优化样本：压力峰值降低40%且分布平坦，有效杜绝漏水和异响（图2）

通过SPI系统的压力-时间曲线分析，工程师进一步发现车门关闭瞬间的冲击压力峰值远超设计预期。基于此，团队对密封条发泡材料的密度梯度进行重构，使接触宽度增加15%，最终将密封寿命提升至10万次开合循环。

3）校准可靠性保障**：系统出厂时经NIST（美国国家标准与技术研究院）预校准，0-10PSI量程内的测量误差率低于0.5%，无需用户二次校准。

二、技术优势拓展应用场景
该系统的价值已超越传统汽车领域，形成跨行业辐射：
- 新能源电池密封：监测电池包密封条在振动环境下的压力衰减，预防电解液泄漏
- 航空航天密封：在机舱门密封测试中，通过温度-压力耦合分析验证-40℃~200℃工况的可靠性
- 建筑门窗密封：量化台风级风雨载荷下的压力分布突变点，指导加强筋布局

与CAE仿真技术结合后，系统更展现出强大的设计优化能力。某企业将实测数据导入Ogden材料模型，成功预测密封条弯曲状态下的唇边外翻趋势，并据此优化截面结构，使褶皱缺陷率下降90%。

随着新能源汽车对静谧性要求日益严苛，密封条压力优化已成为整车研发的关键战场。SPI Tactilus系统凭借其毫秒级动态捕捉能力与微米级空间分辨率，正在重塑密封设计的质量标准。从实验室到生产线，从汽车到航天，这项技术证明：那些看不见的压力轨迹，终将成为驱动工业精进的可见坐标。
