SE2复合材料激光散斑无损检测仪



德国ISI-SYS公司推出的SE2剪切干涉无损检测系统是一种采用非接触式测量的无损检测系统，主要用于检测复合材料内部结构缺陷的非均匀性，如分层、脱粘、夹杂等。显示出的非均匀性可用鼠标进行标记，从而确定所显现缺陷的横向大小和在测量视场中的位置,是一种定量检测的高新技术，同时可满足高精度和快速检测的需求，即可在实验室对产品进行抽检，也可以对生产过程中及或成品进行检测。

该测量技术用激光照射材料表面，将反射回的波面横向平移一定位移后同未平移的波面进行自我干涉，形成干涉条纹。可以通过热载荷,真空载荷及振动载荷等方式使得材料表面发生微小变形，当被测材料由于开裂，剥离，内部包含异物，凹陷，受挤压，或是多层材料出现脱层等现象，干涉模式会出现局部不连续，即材料表面变形局部不均匀，从而锁定缺陷位置和大小。



原厂介绍：



德国ISI-SYS 公司是最早研究Shearography技术的公司之一，公司由德国卡塞尔大学机械设计学院具有高度创新能力的机械，电气，软件工程师成立，团队具有30年的航空航天工程方面设备研发和制造经验，专业分析客户的测量需求，并提供满意的解决方案拥有几十年的无损检测仪器制造经验，其研制的激光散斑检测仪SE系列符合相关ISO国际标准。设备系统涉及的计量单位全部采用国际单位(SI)标准。并符合现行有效的ASTM E2581和BSS 7057的鉴定要求。



技术原理：



基于激光照射粗糙表面时发生激光散斑效应;光的干涉原理;相位移技术与缘纹打开技术对采集到信息进行自动分析。



产品特点：



系统高效、弹性

集成热加载，真空加载和动态加载；动态加载可以实现时间平均干涉，频闪同步功能

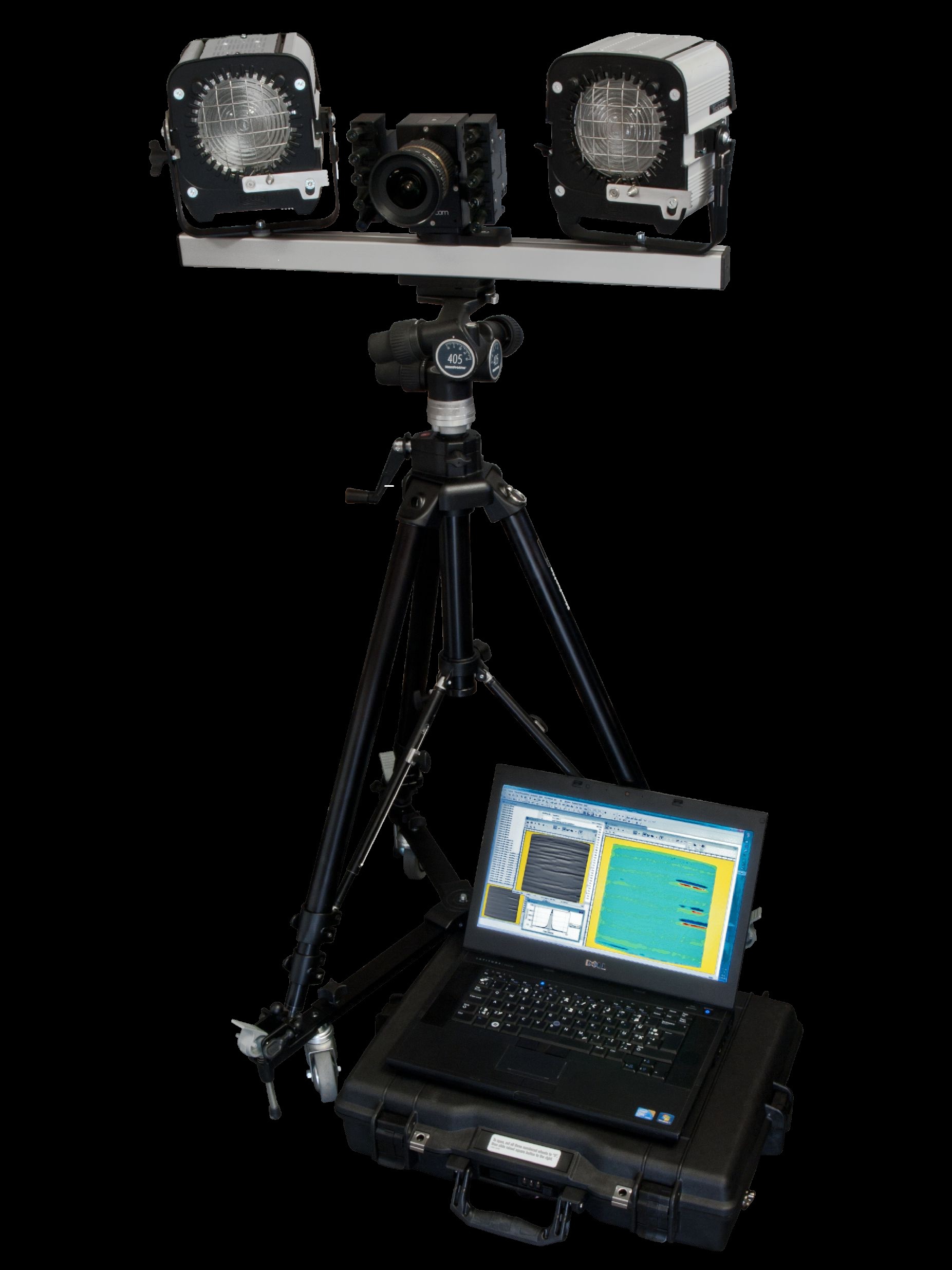

1) 热加载

热加载单元系统可安装在散斑探头三脚支架上。

热加载—远程监测优势：

可以遥控热加载的时间，对卤素灯进行控制(flood light)

自动的不同时间间隔的采集模式.组合采集图片。

　　

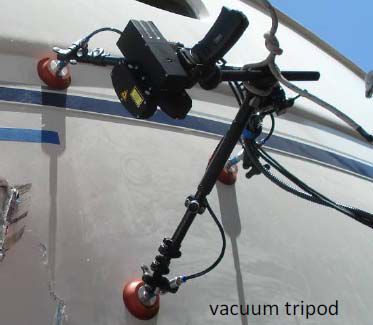

2) 真空加载

SE系统将配备真空加载单元和相应的控制软件可实现电脑直接控制真空箱的压力，也可以远程按钮控制。用户界面或控制按钮允许快速直接的进行开始、暂停测试控制。SE-Control 常规测试可以调节不同的压力。 同样可以通过安放在真空箱上面的触摸屏进行操作。

　　

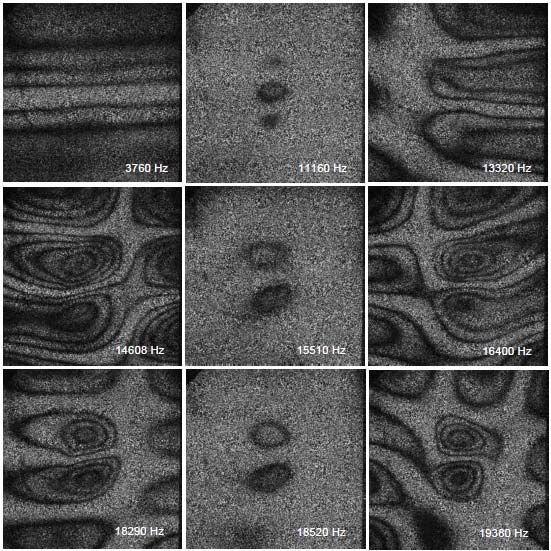

3) 振动加载

信号发生器(可以自动进行扫频和单频激励)

时间平均(干涉)法(对于在线振动相位检测-没有频率限制)

触发，同步模式(频率分析, 相位延迟, 脉冲宽度等.)

对于周期振动可动态实时观测

自动拍照的振动测量

评估瑕疵的振幅

　　



4) 高分辨率和灵敏度：

500万像素CCD，10nm相重构

5) 适合工程应用：

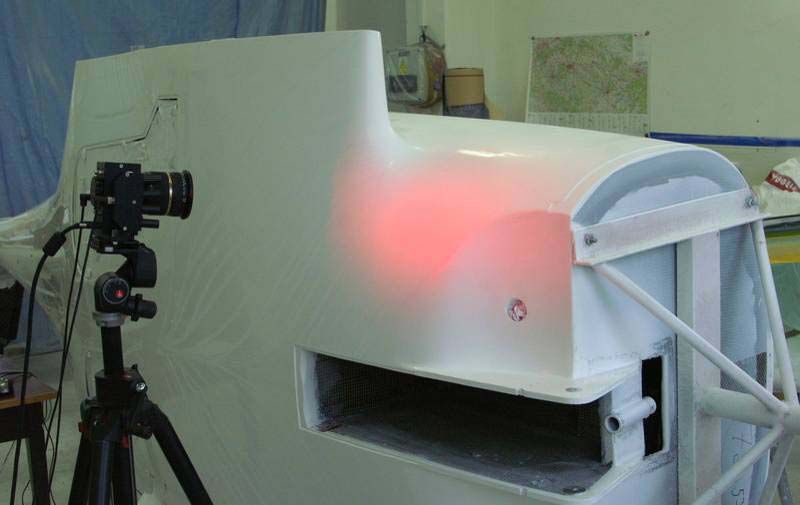

轻便性，可移动性，适合复杂的环境和在线，离线检测飞机，游艇，风电叶片，压力容器等复合材料内部瑕疵检测需求

　　



6) 具有自动控制界面的真空罩

7) 自动照片放大校正可以实现缺陷尺寸测量

8) 缺陷深度测量

9) isi-Studio SDK 开源软件接口，方便学术和企业自我开发后处理。



产品功能：



ISI剪切干涉无损检测系统是一种采用非接触式测量的无损检测系统，主要用于检测复合材料内部结构缺陷的非均匀性，如分层、脱粘、夹杂等。显示出的非均匀性可用鼠标进行标记，从而确定所显现缺陷的横向大小和在测量视场中的位置,是一种定量检测的高新技术，同时可满足高精度和快速检测的需求，即可在实验室对产品进行抽检，也可以对生产过程中及或成品进行检测。

　　



应用客户：



Shearography/ESPI and isi-Studio users, customers of isi-sys GmbH:

Europe (industry and academic selection): Prof. Ettemeyer University of Buchs (Swiss), University of Applied Science Upper Austria (Austria), University of Brasov (Romania), University of Bath (UK), VUB University of Brussels (Belgium),University of Leuven (Belgium), Universidad de Los Andes (Bogotá,Colombia)……

International (selection): NASA (via Correlated Solutions (USA), ISRO Satellite Centre (India), University of Bogota(Columbia), Tsukuba University (Japan), Singapore′s Sciense and Technology University (via Photonitec, Singapore),MESNAC (Qingdao, China)

Videostroboscopy customers (isi-Studio):

German Industry users (selection): KOSTAL Kontakt Systeme GmbH, MTU AG, ElringKlinger AG, Daimler AG,BorgWarner Turbo System Engineering GmbH, BMW AG, Ford Forschungszentrum Aachen GmbH, ,(Germany) and others
